HSS72015FTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
HSS72015FTP4SU属于超高精密角接触球轴承系列，采用小球密封型结构设计，具有较高的尺寸稳定性和旋转精度。其基本尺寸为内径75毫米、外径115毫米、厚度24毫米，适用于空间紧凑且对轴系刚性要求较高的应用场景。
该型号轴承的接触角经过优化，可同时承受径向与轴向联合载荷，尤其在高速运转条件下能保持较低温升。密封结构有助于在粉尘或微量湿气环境中维持润滑状态，延长使用寿命。套圈及滚动体通常选用高纯度钢材，并经过特殊热处理工艺，以提升材料的耐磨性和疲劳强度。
此类轴承常见于中小型机床主轴、电主轴或精密仪器转台等设备。安装时需注意预紧力的调整，合理的配合公差能进一步发挥其性能特点。在特定工况下，用户可通过选配不同等级的润滑脂来优化高速或低温条件下的适应性。
H
S
S
7
2
0
1
5
F
T
P
4
S
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
15：内径：75 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
15：
内径：75 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 品牌：CALOX | 高速小球密封型 | HSS72015FTP4SU |

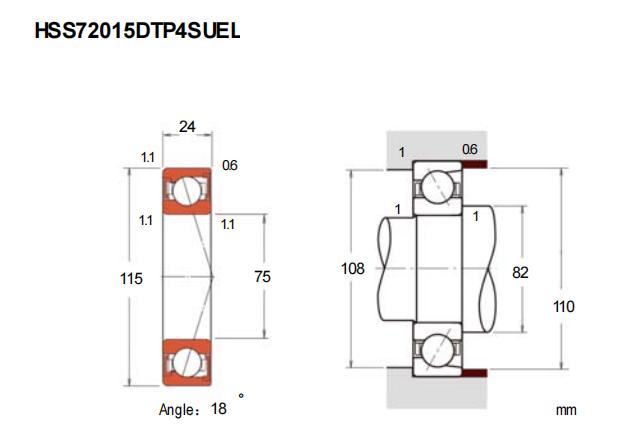

| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.6 |
| 基本额定静载荷 | C0r | 20.7 |
| 极限载荷(KN) | ||
| 轴向-单个 | 30 | |
| 接触角 | ||
| 度 | ° |
18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 27.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 82 |
| Da(max) | 108 | |
| Db(max) | 110 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 240 |
| 中预紧 | M | 525 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 55 |
| 轻预紧 | L | 96 |
| 中预紧 | M | 131 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.806 | ||
