HSS72014ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

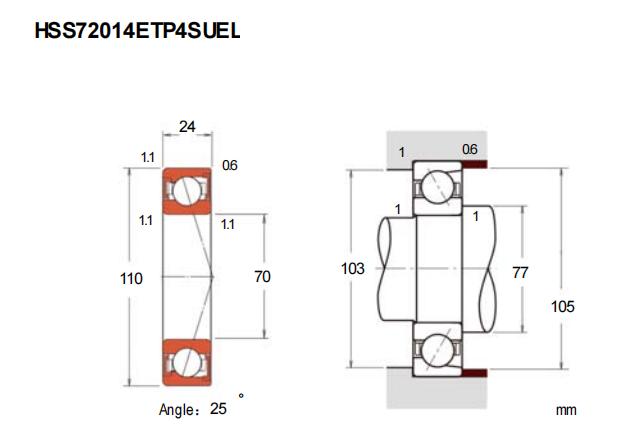

基本尺寸：内径：70 mm，外径：110 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【E：接触角 25°】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
HSS72014ETP4SU是一款符合超高精密等级要求的角接触球轴承，其内径为70毫米，外径为110毫米，厚度为24毫米，尺寸设计适用于中等载荷与高转速工况。该轴承属于小球密封型结构，采用优化的球体与沟道几何匹配，有助于提升运转平顺性并降低振动水平。密封设计为轴承内部润滑剂的保持及外部污染物的隔离提供了进一步支持，有助于延长使用寿命。
在材料与工艺方面，该型号通常选用高品质钢材并实施精密热处理，以增强尺寸稳定性与抗疲劳能力。制造过程中采用的超精加工技术可有效改善滚道表面质量，从而减少摩擦与温升。此类轴承常见于需要较高旋转精度与刚性支持的场合，例如中小型机床主轴、电主轴及精密传动系统中。在使用时需结合具体工况条件进行选型评估，并配合适当的润滑与安装方式，以实现预期的性能表现。
H
S
S
7
2
0
1
4
E
T
P
4
S
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
14：内径：70 mm
E：接触角 25°
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
14：
内径：70 mm
E：
接触角 25°
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS72014ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21.3 |
| 基本额定静载荷 | C0r | 18.9 |
| 极限载荷(KN) | ||
| 轴向-单个 | 33.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 32.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 396 |
| 中预紧 | M | 815 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 89 |
| 轻预紧 | L | 181 |
| 中预紧 | M | 236 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -18 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.764 | ||
