HSS7024FTP4QBC轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】

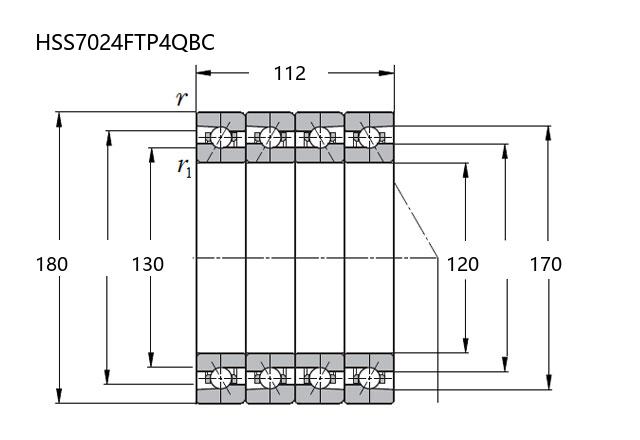

基本尺寸：内径：120 mm，外径：180 mm，厚度：112 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【QBC：四列串联背靠背串联（<<>>）配对】
H
S
S
7
0
2
4
F
T
P
4
Q
B
C
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
QBC：四列串联背靠背串联（<<>>）配对
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
QBC：
四列串联背靠背串联（<<>>）配对
| 公称型号 | ||
| 品牌：CALOX | 高速小球密封型 | HSS7024FTP4QBC |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 112 |
| 倒角尺寸 | r(min) | 2 |
| r1(min) | 1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 190 |
| 基本额定静载荷 | C0r | 202 |
| 极限载荷(KN) | ||
| 轴向-单个 | 73.5 | |
| 接触角 | ||
| 度 | ° |
18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 38.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 130 |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 565 |
| 中预紧 | M | 1220 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 85 |
| 轻预紧 | L | 159 |
| 中预紧 | M | 214 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -29 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | <<>> |
| 列数 | 4 | |
| 重量(Kg) | ||
| 9.16 | ||
