HSS7024ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【E：接触角 25°】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7024ETP4DU轴承属于超高精密角接触球轴承类别，具体为小球密封型设计。该型号具有内径120毫米、外径180毫米及厚度56毫米的尺寸规格，适用于对刚性和精度要求较高的场合。
该轴承采用接触角设计，能够承受径向和轴向联合载荷，尤其适用于高速运转条件。密封结构有助于在复杂工况下减少润滑剂泄漏和外部污染物侵入，延长使用寿命。材料选用高品质钢材，经过特殊热处理工艺，增强了耐磨性和疲劳强度。
在应用方面，常见于精密机床主轴、电主轴及高速传动系统。其结构特点有助于提升系统刚性和旋转精度，同时降低运行噪音。合理的游隙设计和精密的制造工艺为设备长期稳定运行提供了支持。
维护时需注意选择合适的润滑剂和密封兼容性，安装过程中应保证恰当的预紧力，以避免影响轴承性能。该型号在设计上兼顾了高速性能与密封需求，为精密传动系统提供了可靠的支持方案。
H
S
S
7
0
2
4
E
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
E：接触角 25°
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
E：
接触角 25°
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合

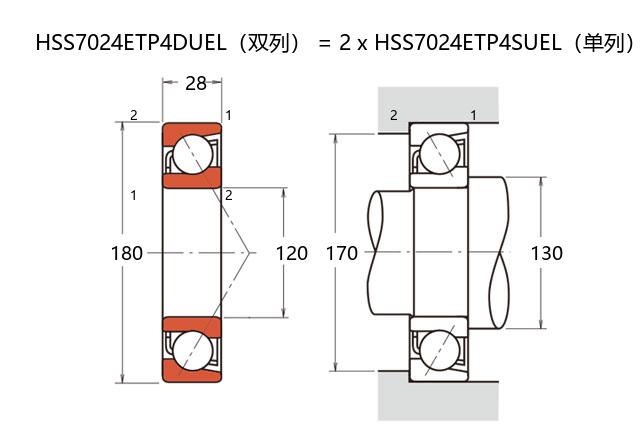

| 公称型号 | ||
| 高速小球密封型 | HSS7024ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 91 |
| 基本额定静载荷 | C0r | 97 |
| 极限载荷(KN) | ||
| 轴向-单个 | 86 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 49 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 983 |
| 中预紧 | M | 1973 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 143 |
| 轻预紧 | L | 313 |
| 中预紧 | M | 404 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.58 | ||
