HS798CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：8 mm，外径：19 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS798CTP4DU型轴承属于超高精密角接触球轴承系列，专为高速小球型应用设计。其结构采用内径8mm、外径19mm及厚度12mm的紧凑尺寸，适用于空间受限的安装环境。该轴承的接触角设计优化了径向与轴向载荷的分配，在高速运转条件下表现出较好的稳定性。
制造工艺方面，轴承选用高品质钢材，并通过精密加工确保尺寸公差与旋转精度。保持架结构和润滑技术的配合有助于降低摩擦损耗，延长使用寿命。此类轴承常见于高转速主轴、精密仪器或小型驱动系统，能够满足对低振动和低噪音有较高要求的场合。
在工业应用中，HS798CTP4DU轴承的特性使其在中等载荷条件下具备较好的性能表现。其结构设计注重散热与动态平衡，有助于维持长期运行的可靠性。用户需根据实际工况配合适当的安装与维护方式，以发挥轴承的设计效能。
H
S
7
9
8
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
8：内径代号，内径：8 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
8：
内径代号，内径：8 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

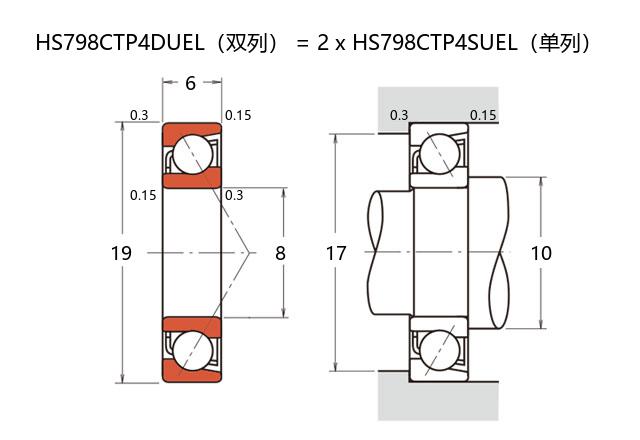

| 公称型号 | ||
| 高速小球型 | HS798CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 19 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | 12 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.48 |
| 基本额定静载荷 | C0r | 1.26 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.2 | |
| 作用点(mm) | ||
| a | 5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 120000 |
| 油润滑 | Oil | 185000 |
| 安装尺寸(mm) | ||
| da(min) | 10 | |
| Da(max) | 17 | |
| Db(max) | 18.2 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.014 | ||
