HS7938ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：190 mm，外径：260 mm，厚度：33 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
HS7938ETP4SU是一款精密角接触球轴承，归类于超高精密轴承中的高速小球型-HS系列。其基本尺寸为内径190毫米、外径260毫米、厚度33毫米，结构紧凑，适用于对空间和精度要求较高的场合。
该轴承采用角接触设计，能够同时承受径向和轴向载荷，尤其适合高速运转条件。小球型结构有助于降低摩擦和温升，提升旋转精度和稳定性。材料与制造工艺遵循精密轴承标准，经过特殊热处理和表面处理，增强了耐磨性和疲劳寿命。
HS7938ETP4SU轴承多用于高转速主轴、精密机床、测量仪器及工业机器人等领域，能够满足复杂工况下的性能需求。其设计注重动态平衡和低振动特性，有助于提高整体设备的运行效率。在安装和使用时需注意配合公差和润滑条件，以发挥其最佳性能。该型号轴承在工业应用中展现出可靠的适用性，为精密机械系统提供了稳定的支撑。
H
S
7
9
3
8
E
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
38：内径：190 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
38：
内径：190 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

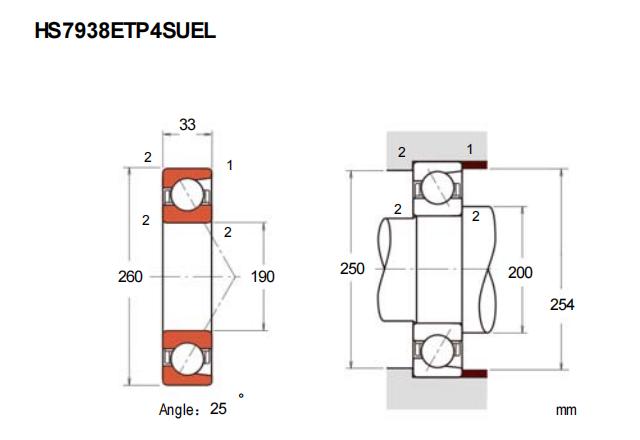

| 公称型号 | ||
| 高速小球型 | HS7938ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 260 |
| 厚度（单列） | B | 33 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 106 |
| 基本额定静载荷 | C0r | 119 |
| 极限载荷(KN) | ||
| 轴向-单个 | 212 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 69 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4900 |
| 油润滑 | Oil | 7200 |
| 安装尺寸(mm) | ||
| da(min) | 200 | |
| Da(max) | 250 | |
| Db(max) | 254 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 196 |
| 轻预紧 | L | 2052 |
| 中预紧 | M | 4112 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 201 |
| 轻预紧 | L | 449 |
| 中预紧 | M | 578 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -22 |
| 中预紧 | M | -38 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 4.38 | ||
