HS7934FTP4QBC轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】

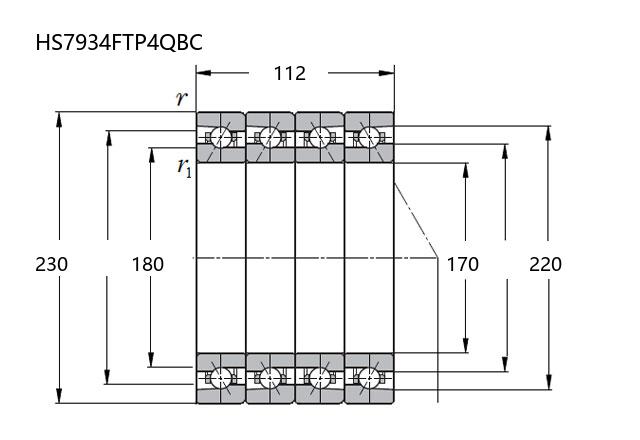

基本尺寸：内径：170 mm，外径：230 mm，厚度：112 mm。
价格区间：￥15250.55 - ￥17080.62【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【QBC：四列串联背靠背串联（ / / \ \ ）配对】
H
S
7
9
3
4
F
T
P
4
Q
B
C
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
34：内径：170 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
QBC：四列串联背靠背串联（ / / \ \ ）配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
34：
内径：170 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
QBC：
四列串联背靠背串联（ / / \ \ ）配对
| 公称型号 | ||
| 品牌：CALOX | 高速小球型 | HS7934FTP4QBC |
| 主要尺寸(mm) | ||
| 内径 | d |
170 |
| 外径 | D |
230 |
| 厚度（单列） | B |
28 |
| 厚度（多列） | T |
112 |
| 倒角尺寸 | r(min) | 2 |
| r1(min) | 1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 340 |
| 基本额定静载荷 | C0r | 382 |
| 极限载荷(KN) | ||
| 轴向-单个 | 104 | |
| 接触角 | ||
| 度 | ° |
18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 46.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 6500 |
| 油润滑 | Oil | 9500 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 180 |
| Da(max) | 220 | |
| Db(max) | 224 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 196 |
| 轻预紧 | L | 1166 |
| 中预紧 | M | 2346 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 120 |
| 轻预紧 | L | 226 |
| 中预紧 | M | 297 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -22 |
| 中预紧 | M | -40 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | <<>> |
| 列数 | 4 | |
| 重量(Kg) | ||
| 11.44 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK 170BN19D1TDBBCP5P4轴承 高速小球型精密角接触球轴承 |
NSK | 170 X 230 X 112 | 华东 | 日本 | 18 | 17080.62 | ￥15250.55 |
