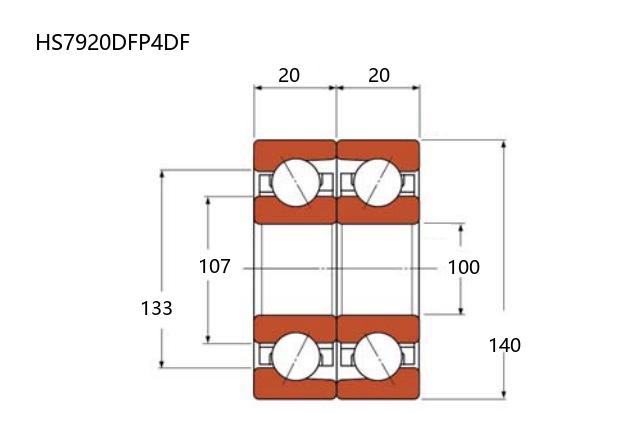

HS7920DFP4DF轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【D：20° 接触角】【F：接触角 18°】【P4：P4 级精度】【DF：双列面对面（><）配对】
H
S
7
9
2
0
D
F
P
4
D
F
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
D：20° 接触角
F：接触角 18°
P4：P4 级精度
DF：双列面对面（><）配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
D：
20° 接触角
F：
接触角 18°
P4：
P4 级精度
DF：
双列面对面（><）配对
| 公称型号 | ||
| 品牌：CALOX | 高速小球型 | HS7920DFP4DF |
| 主要尺寸(mm) | ||
| 内径 | d |
100 |
| 外径 | D |
140 |
| 厚度（单列） | B |
20 |
| 厚度（多列） | T |
40 |
| 倒角尺寸 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 76 |
| 基本额定静载荷 | C0r | 70 |
| 极限载荷(KN) | ||
| 轴向-单个 | 50.5 | |
| 接触角 | ||
| 度 | ° |
18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 29.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12500 |
| 油润滑 | Oil | 17900 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 107 |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 329 |
| 中预紧 | M | 879 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 72 |
| 轻预紧 | L | 111 |
| 中预紧 | M | 162 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | >< |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.54 | ||
