HS7917FTP4TBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：120 mm，厚度：54 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【TBT：三列背靠背串联（ / \ \ ）配对】
H
S
7
9
1
7
F
T
P
4
T
B
T
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
17：内径：85 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
TBT：三列背靠背串联（ / \ \ ）配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
17：
内径：85 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
TBT：
三列背靠背串联（ / \ \ ）配对

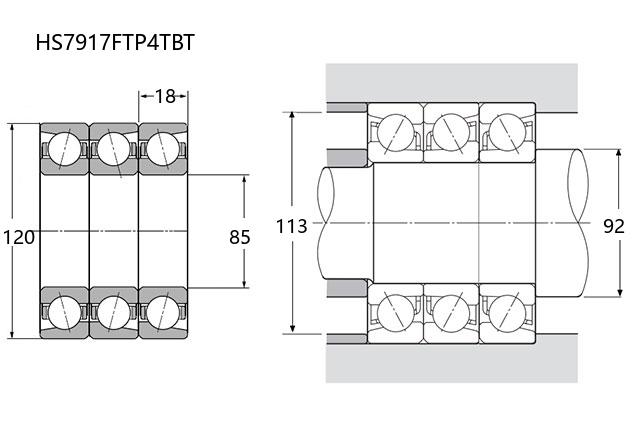

| 公称型号 | ||
| 高速小球型 | HS7917FTP4TBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 120 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | 54 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 88.2 |
| 基本额定静载荷 | C0r | 78.9 |
| 极限载荷(KN) | ||
| 轴向-单个 | 38 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 25.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14700 |
| 油润滑 | Oil | 20900 |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 113 | |
| Db(max) | 115 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 193 |
| 中预紧 | M | 652 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 55 |
| 轻预紧 | L | 88 |
| 中预紧 | M | 140 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | <>> | |
| 列数 | 3 | |
| 重量(Kg) | ||
| 1.581 | ||
