HS7909ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7909ETP4DU型轴承属于超高精密角接触球轴承系列，其结构设计针对高速运转和小球型配置进行了优化。该型号内径为45毫米，外径为68毫米，厚度为24毫米，尺寸规格在精密机械中具有较好的适配性。
作为高速小球型精密轴承，该型号通过特殊的材料工艺和热处理技术，使轴承在维持尺寸稳定性的同时，具备较高的刚性表现。接触角设计与精密滚道加工相结合，可同时承受径向和轴向载荷，在高速旋转条件下仍能保持平稳运行。部分应用场景显示，这类轴承在主轴系统或高精度旋转机构中能发挥积极作用。
该产品采用聚酰亚胺保持架和特殊润滑方案，有助于降低高速运转时的摩擦发热。在耐久性方面，材料选择和表面处理工艺对延长使用寿命具有参考价值。根据实际工况条件，合理安装与维护可能进一步优化其性能表现。这类轴承常见于精密机床、测量仪器等对旋转精度要求较高的设备中。
H
S
7
9
0
9
E
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7909ETP4DU | |

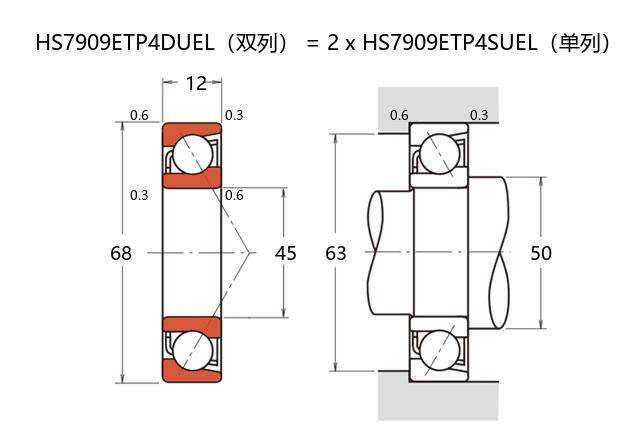

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 23.2 |
| 基本额定静载荷 | C0r | 16.7 |
| 极限载荷(KN) | ||
| 轴向-单个 | 14.6 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 19.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 21300 |
| 油润滑 | Oil | 30100 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 237 |
| 中预紧 | M | 473 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 68 |
| 轻预紧 | L | 117 |
| 中预紧 | M | 151 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.25 | ||
