HS7904CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：37 mm，厚度：9 mm。
价格区间：￥163.09 - ￥2120.54【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
HS7904CTP4SU属于超高精密角接触球轴承系列，其结构设计侧重于高速及高精度应用需求。该型号内径为20毫米，外径为37毫米，厚度为9毫米，整体尺寸紧凑，适用于空间有限的精密装置。
该轴承采用小球径设计，有助于降低高速运转时的摩擦热与离心力影响，同时优化了接触角与沟道精度，可在较高转速下维持稳定的回转性能。其材料与工艺处理注重尺寸稳定性与疲劳寿命，能够适应连续运转条件下的精度要求。
在应用方面，常见于精密机床主轴、高速电主轴以及测量仪器等场景，尤其在需要同时兼顾高速性能与刚性要求的场合中具备适用性。该型号在设计上兼顾了轻量化与刚性平衡，为精密传动系统提供了一种可行的支撑方案。
H
S
7
9
0
4
C
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
04：内径：20 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
04：
内径：20 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

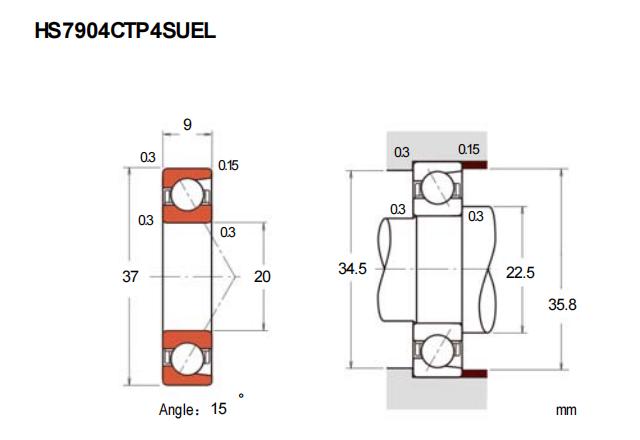

| 公称型号 | ||
| 高速小球型 | HS7904CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 37 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.7 |
| 基本额定静载荷 | C0r | 2.15 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.66 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.7 | |
| 作用点(mm) | ||
| a | 8.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 56200 |
| 油润滑 | Oil | 77200 |
| 安装尺寸(mm) | ||
| da(min) | 22.5 | |
| Da(max) | 34.5 | |
| Db(max) | 35.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 16 |
| 轻预紧 | L | 29 |
| 中预紧 | M | 63 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 19 |
| 中预紧 | M | 26 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 2 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -7 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.036 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 71904CETA/P4轴承 角接触球轴承-高速小球型 |
HRB | 20 X 37 X 9 | 华东 | 哈尔滨 | 200 | 182.66 | ￥163.09 | |
| SKF 71904 CEGA/P4A轴承 超精密角接触球轴承E设计 |
SKF | 20 X 37 X 9 | 华南 | 8 | 2120.54 | ￥1812.43 | ||
| FAG HS71904-C-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 20 X 37 X 9 | 华北 | 德国 | 12 | 799.74 | ￥689.43 | |
