HS7206CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：30 mm，外径：62 mm，厚度：32 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7206CTP4DU是一款超高精密角接触球轴承，其结构设计适用于高速运转工况，属于高速小球型系列。该型号轴承的基本尺寸为内径30毫米、外径62毫米、厚度32毫米，在安装和空间布局上提供了便利。
此类轴承采用角接触设计，能够同时承受径向和轴向载荷，尤其适合需要高刚性和精确旋转精度的应用场景。在高速运转条件下，其小球型结构有助于降低摩擦热量，维持稳定的动态性能。此外，P4级精度确保了较低的振动和噪声水平，有助于提升设备整体的运行平稳性。
HS7206CTP4DU常见于精密机床主轴、电主轴以及高速驱动装置中，能够满足较高转速和精密定位的要求。其材料和工艺处理也注重耐久性与使用寿命，在适当的润滑与维护条件下，可为精密传动系统提供可靠支持。
H
S
7
2
0
6
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
06：内径：30 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
06：
内径：30 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7206CTP4DU | |

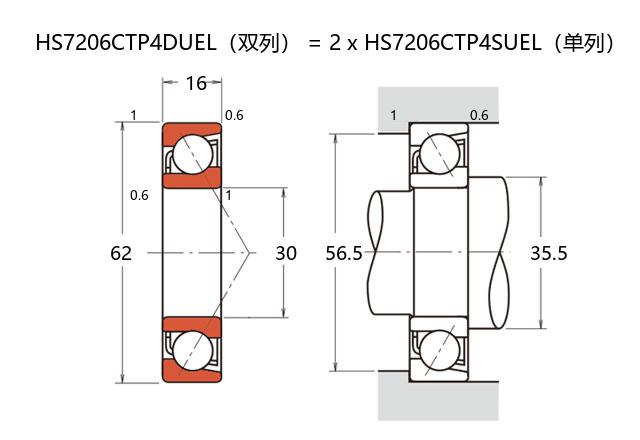

| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 62 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 35.2 |
| 基本额定静载荷 | C0r | 19.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 13.9 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 10.4 | |
| 作用点(mm) | ||
| a | 14.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 22900 |
| 油润滑 | Oil | 45900 |
| 安装尺寸(mm) | ||
| da(min) | 35.5 | |
| Da(max) | 56.5 | |
| Db(max) | 57 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 57 |
| 轻预紧 | L | 114 |
| 中预紧 | M | 294 |
| 重预紧 | H | 591 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 33 |
| 轻预紧 | L | 43 |
| 中预紧 | M | 66 |
| 重预紧 | H | 94 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -1 |
| 轻预紧 | L | -7 |
| 中预紧 | M | -20 |
| 重预紧 | H | -35 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.4 | ||
