HS7017FTP4QU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：130 mm，厚度：88 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【QU：四个万能组合】
H
S
7
0
1
7
F
T
P
4
Q
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
17：内径：85 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
QU：四个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
17：
内径：85 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
QU：
四个万能组合
| 公称型号 | ||
| 高速小球型 | HS7017FTP4QU | |

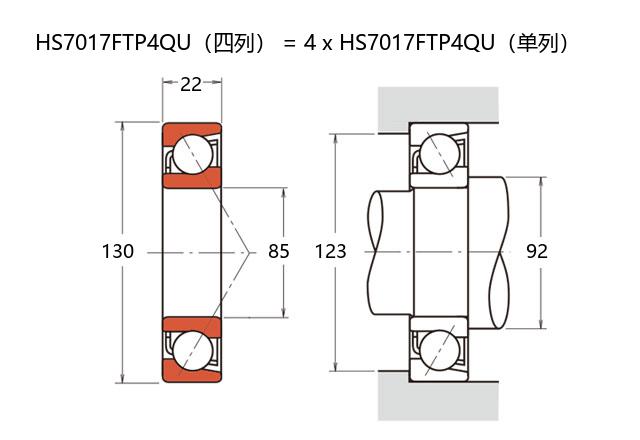

| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | 88 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107.2 |
| 基本额定静载荷 | C0r | 102.8 |
| 极限载荷(KN) | ||
| 轴向-单个 | 37.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 28.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14000 |
| 油润滑 | Oil | 20000 |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 123 | |
| Db(max) | 125 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 334 |
| 中预紧 | M | 627 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 73 |
| 轻预紧 | L | 114 |
| 中预紧 | M | 146 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -19 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 3.848 | ||
