HS7009ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

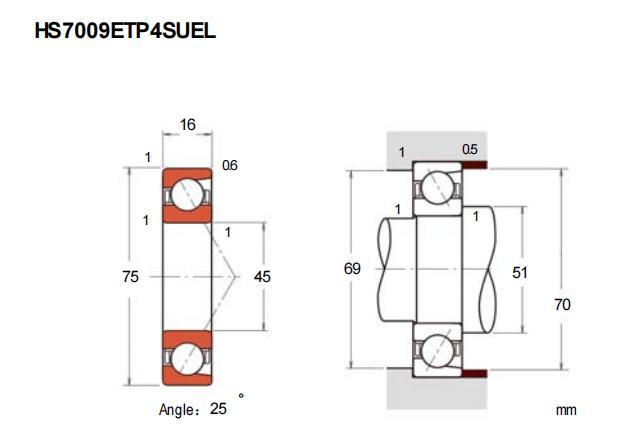

基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥59.36 - ￥1719.21【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
HS7009ETP4SU属于超高精密角接触球轴承系列，是一款适用于高转速应用的小球型设计产品。其基本尺寸为内径45毫米、外径75毫米、厚度16毫米，结构紧凑且具有较高的刚性。
该轴承采用非对称滚道设计，接触角经过优化，能够同时承受径向和轴向载荷。在高速运转条件下，保持架结构和润滑系统的配合有助于降低温升，提升运行稳定性。材料选用高标准钢材，并通过特殊热处理工艺增强耐磨性与疲劳寿命。
此类轴承常见于精密机床主轴、电主轴及高转速传动系统，能够满足设备对旋转精度和动态性能的要求。由于采用精密加工与选配技术，其在预紧力控制和振动抑制方面表现较好，适合中等载荷条件下的长期运行。需要注意的是，实际应用中需根据具体工况匹配润滑方式与安装条件，以发挥最佳性能。
H
S
7
0
0
9
E
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 高速小球型 | HS7009ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.2 |
| 基本额定静载荷 | C0r | 8.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 15 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 21.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 21500 |
| 油润滑 | Oil | 30400 |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 255 |
| 中预紧 | M | 516 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 73 |
| 轻预紧 | L | 129 |
| 中预紧 | M | 168 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.259 | ||
