CS7932CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

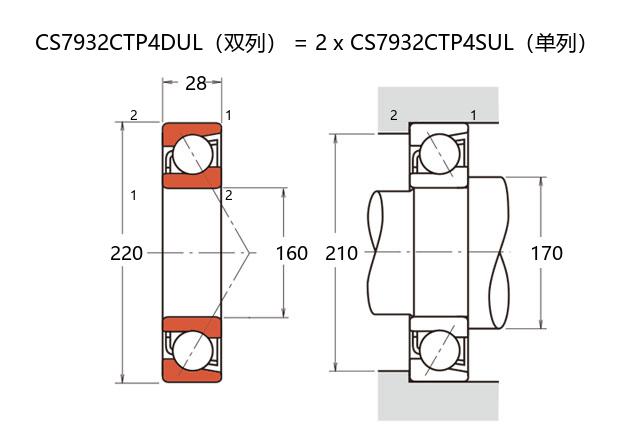

基本尺寸：内径：160 mm，外径：220 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7932CTP4DU是一款精密角接触球轴承，属于超高精密轴承类别。该型号的内径为160毫米，外径为220毫米，厚度为56毫米，适用于需要高刚性和精确旋转的场合。其结构设计采用陶瓷球材质，结合密封型配置，有助于降低摩擦损耗并提升高速运转的稳定性。在高速主轴、精密机床及测量设备中，这类轴承能够支持较高的轴向和径向载荷，同时减少温升和振动。
该轴承的陶瓷球材料具有一定的耐腐蚀性和轻量化特点，有助于延长使用寿命并适应较为复杂的工作环境。密封结构设计可以防止污染物侵入，减少维护需求。在实际应用中，用户需根据具体工况选择适当的预紧和润滑方式，以充分发挥其性能潜力。
该型号适用于对精度和转速要求较高的工业领域，如数控加工中心、精密仪器等。其设计注重平衡承载能力与运转平稳性，为设备提供可靠的支持。在选择时，建议结合负载条件、转速范围和环境因素进行综合评估。
C
S
7
9
3
2
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
32：内径：160 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
32：
内径：160 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7932CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 220 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 212 |
| 基本额定静载荷 | C0r | 254 |
| 极限载荷(KN) | ||
| 轴向-单个 | 94.8 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.7 | |
| 作用点(mm) | ||
| a | 39.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 7400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 170 | |
| Da(max) | 210 | |
| Db(max) | 214 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 461 |
| 轻预紧 | L | 956 |
| 中预紧 | M | 2222 |
| 重预紧 | H | 4469 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 153 |
| 轻预紧 | L | 206 |
| 中预紧 | M | 299 |
| 重预紧 | H | 420 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -8 |
| 轻预紧 | L | -19 |
| 中预紧 | M | -39 |
| 重预紧 | H | -64 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 5.5 | ||
