CS7917CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：120 mm，厚度：36 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7917CTP4DU属于超高精密角接触球轴承系列，采用陶瓷球材质并带有密封结构。其内径为85毫米，外径120毫米，厚度36毫米，整体尺寸设计利于在紧凑空间内实现高刚性支撑。该轴承内部填充的陶瓷球材料具有较低的密度和优良的抗变形能力，在高速运转条件下能有效降低离心力影响，同时减少摩擦发热。密封结构的设计增强了防尘与防污染性能，有助于维持润滑剂的清洁度并延长维护周期。
此类轴承适用于对旋转精度和动态特性有较高要求的设备，常见于精密机床主轴、高速电主轴及测量仪器等场景。合理的预载荷配置与安装方式能够进一步提升系统的轴向与径向承载性能，确保运行过程的平稳性。在多类工业应用中，该型号轴承在提升设备综合性能方面展现出良好的适应性。
C
S
7
9
1
7
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
17：内径：85 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
17：
内径：85 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7917CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 120 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | 36 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 77 |
| 基本额定静载荷 | C0r | 77 |
| 极限载荷(KN) | ||
| 轴向-单个 | 30.7 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.5 | |
| 作用点(mm) | ||
| a | 22.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14700 |
| 油润滑 | Oil | - |

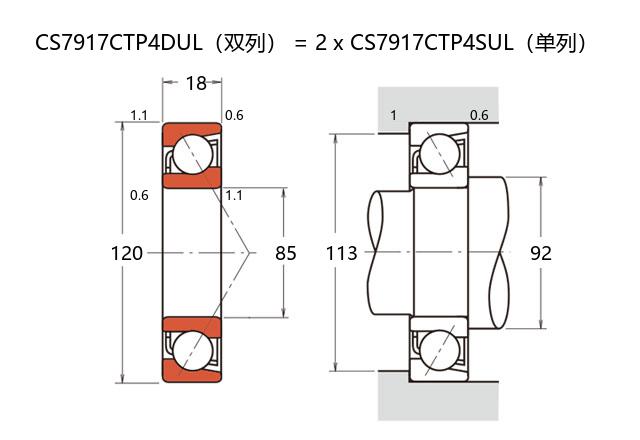

| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 113 | |
| Db(max) | 115 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 150 |
| 轻预紧 | L | 345 |
| 中预紧 | M | 719 |
| 重预紧 | H | 1481 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 81 |
| 轻预紧 | L | 114 |
| 中预紧 | M | 158 |
| 重预紧 | H | 224 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -6 |
| 轻预紧 | L | -14 |
| 中预紧 | M | -25 |
| 重预紧 | H | -41 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.94 | ||
