CS7904CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：37 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7904CTP4DU属于超高精密角接触球轴承系列，其内径为20毫米，外径为37毫米，厚度为18毫米。该型号采用陶瓷球材料与密封结构设计，有助于在高速运转条件下减少摩擦和热量积累，同时提升耐腐蚀性能。这类轴承通常适用于需要较高旋转精度和稳定性的场合，例如精密机床主轴或测量仪器。
通过优化的接触角设计和材料选择，它在承受径向与轴向复合载荷时表现出较好的刚性。密封结构有助于在污染环境中维持内部润滑状态，减少维护需求。整体结构兼顾了高速性能与使用寿命，适合对运转平稳性有较高要求的应用场景。
在安装和使用过程中，需注意配合公差和润滑条件，以充分发挥其性能特点。这类轴承的实际表现可能因具体工况和配套设备的不同而有所差异。
C
S
7
9
0
4
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
04：内径：20 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
04：
内径：20 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7904CTP4DU | |

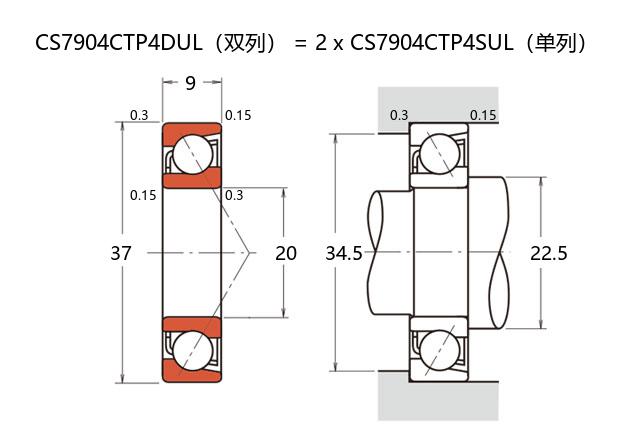

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 37 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | 18 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 13.7 |
| 基本额定静载荷 | C0r | 13.7 |
| 极限载荷(KN) | ||
| 轴向-单个 | 3.78 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.9 | |
| 作用点(mm) | ||
| a | 8.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 52700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 22.5 | |
| Da(max) | 34.5 | |
| Db(max) | 35.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 19 |
| 轻预紧 | L | 44 |
| 中预紧 | M | 87 |
| 重预紧 | H | 169 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 21 |
| 轻预紧 | L | 29 |
| 中预紧 | M | 40 |
| 重预紧 | H | 55 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 1 |
| 轻预紧 | L | -3 |
| 中预紧 | M | -8 |
| 重预紧 | H | -15 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.066 | ||
