CS7902CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

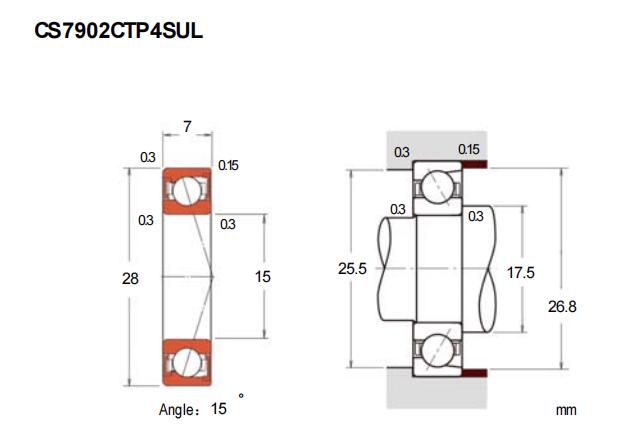

基本尺寸：内径：15 mm，外径：28 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单个万能组合】
CS7902CTP4SU属于超高精密角接触球轴承系列，采用陶瓷球材质并带有密封结构。该型号内径为15毫米，外径28毫米，厚度7毫米，尺寸设计符合精密设备对空间紧凑性的要求。
该轴承采用陶瓷球作为滚动体，相比传统钢球具有更低的密度和更好的刚性，在高速运转条件下能有效减少离心力影响，保持运转平稳性。接触角设计使其能够同时承受径向和轴向复合载荷，特别适用于需要高刚性和精确旋转精度的应用场景。密封结构有助于保持内部润滑状态，并减少外部污染物侵入。
此类轴承常见于精密机床主轴、高速电主轴、测量仪器及高转速传动系统等设备。在安装时需注意预紧力的合理控制，以保证最佳的性能表现和使用寿命。轴承的选型需结合具体工况条件进行综合评估。
C
S
7
9
0
2
C
T
P
4
S
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
02：内径：15 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
SU：单个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
02：
内径：15 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7902CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 28 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 7 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.85 |
| 基本额定静载荷 | C0r | 2.61 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.3 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.5 | |
| 作用点(mm) | ||
| a | 6.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 69800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 17.5 | |
| Da(max) | 25.5 | |
| Db(max) | 26.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 11 |
| 轻预紧 | L | 25 |
| 中预紧 | M | 50 |
| 重预紧 | H | 114 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 22 |
| 中预紧 | M | 29 |
| 重预紧 | H | 44 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 3 |
| 轻预紧 | L | 0 |
| 中预紧 | M | -4 |
| 重预紧 | H | -11 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.014 | ||
