CS7216CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：80 mm，外径：140 mm，厚度：52 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7216CTP4DU型轴承属于超高精密类别中的精密角接触球轴承系列，采用陶瓷球密封结构设计。其基本尺寸为内径80毫米、外径140毫米、厚度52毫米，适用于对刚性和空间布局有特定要求的应用场景。
该轴承的构造结合了角接触设计与陶瓷球材料特性，有助于降低高速运转时的离心力效应，并减少摩擦热量的积累。密封结构能够有效控制润滑剂流失并阻隔外部污染物侵入，有利于维持稳定的工作性能。此类设计常见于需要较高转速和精准定位的领域，例如精密机床主轴或测量仪器旋转部件。
在选用时需结合具体工况评估其负荷能力与转速匹配度，同时注意安装配合精度及润滑条件对轴承寿命的影响。通过合理的维护可发挥其性能优势，适应多种精密机械系统的需求。
C
S
7
2
1
6
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
16：内径：80 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
16：
内径：80 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7216CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 140 |
| 厚度（单列） | B | 26 |
| 厚度（多列） | T | 52 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 185 |
| 基本额定静载荷 | C0r | 147 |
| 极限载荷(KN) | ||
| 轴向-单个 | 64.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.7 | |
| 作用点(mm) | ||
| a | 27.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13700 |
| 油润滑 | Oil | - |

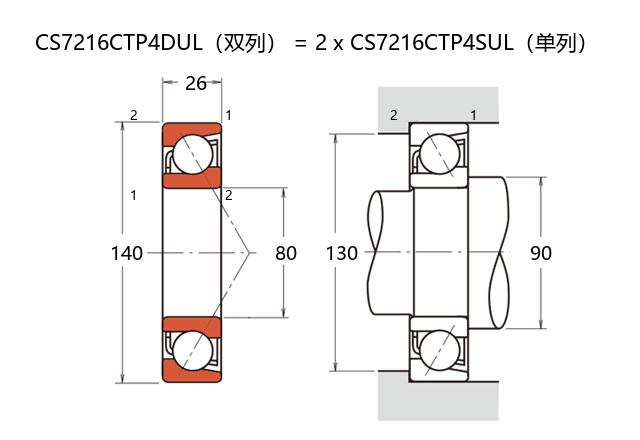

| 安装尺寸(mm) | ||
| da(min) | 90 | |
| Da(max) | 130 | |
| Db(max) | 134 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 333 |
| 轻预紧 | L | 667 |
| 中预紧 | M | 1566 |
| 重预紧 | H | 3185 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 96 |
| 轻预紧 | L | 127 |
| 中预紧 | M | 186 |
| 重预紧 | H | 262 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -12 |
| 轻预紧 | L | -24 |
| 中预紧 | M | -47 |
| 重预紧 | H | -76 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.36 | ||
