CS7208CTP4DU轴承尺寸、参数、图纸、互换、价格

CS7208CTP4DU轴承

类型:【超高精密轴承 - 精密角接触球轴承】

基本尺寸:内径:40 mm,外径:80 mm,厚度:36 mm。

价格区间:¥0 - ¥0【详情】

前缀列表:【C:陶瓷球】【S:密封型】后缀列表:【C:15° 接触角】【T:尼龙保持架】【P4:ISO 4级精度】【DU:两个万能组合】

CS7208CTP4DU轴承介绍

CS7208CTP4DU型轴承属于超高精密角接触球轴承类别,基本尺寸为内径40mm、外径80mm、厚度36mm。该型号采用陶瓷球材质与密封结构设计,兼具高刚性、低摩擦特性及稳定的运行精度。其接触角设计与精密加工工艺使轴承在高速运转条件下仍能有效控制温升,降低动态偏摆误差。

该结构采用配对组合形式,通过预载荷优化提升了轴向与径向承载能力的平衡性。密封系统在防止润滑剂泄漏的同时阻隔外部污染物侵入,延长了使用寿命。此类轴承适用于高转速主轴、精密测量设备等对旋转精度和动态稳定性要求较高的工况。

由于采用陶瓷球材料,轴承在润滑不良工况下表现出优于常规钢制轴承的抗咬合性能,同时能减缓在电气环境中的电弧腐蚀倾向。在实际应用中需配合适宜的润滑方案与安装工艺,以充分发挥其性能潜力。保持架结构与材料选择进一步优化了高速工况下的动力学特性。

CS7208CTP4DU轴承前后缀、代号系统
C
S
7
2
0
8
C
T
P
4
D
U
C:陶瓷球
S:密封型
7:精密角接触球轴承
2:尺寸系列:轻窄 02 系列
08:内径:40 mm
C:15° 接触角
T:尼龙保持架
P4:ISO 4级精度
DU:两个万能组合
C:
陶瓷球
S:
密封型
7:
精密角接触球轴承
2:
尺寸系列:轻窄 02 系列
08:
内径:40 mm
C:
15° 接触角
T:
尼龙保持架
P4:
ISO 4级精度
DU:
两个万能组合
CS7208CTP4DU轴承尺寸、参数、图纸
公称型号
标准陶瓷球密封型CS7208CTP4DU
主要尺寸(mm)
内径d40
外径D80
厚度(单列)B18
厚度(多列)T36
倒角尺寸r(min)1.1
倒角尺寸r1(min)0.6
额定载荷(KN)
基本额定动载荷Cr73
基本额定静载荷C0r48.4
极限载荷(KN)
轴向-单个20.9
接触角
°15
系数
fo14.1
作用点(mm)
a17
限制速度(rpm)
脂润滑Grease25000
油润滑Oil-
安装尺寸(mm)
da(min)47
Da(max)73
Db(max)75
ra(max)1
rb(max)0.6
预紧力(N)-DU/DB/DF
微预紧EL104
轻预紧L223
中预紧M570
重预紧H1133
轴承刚度(N/μm)-DU/DB/DF
微预紧EL50
轻预紧L69
中预紧M104
重预紧H147
测量轴向游隙(μm)
微预紧EL-5
轻预紧L-13
中预紧M-29
重预紧H-47
轴承组合
方式万能
列数2
重量(Kg)
0.626

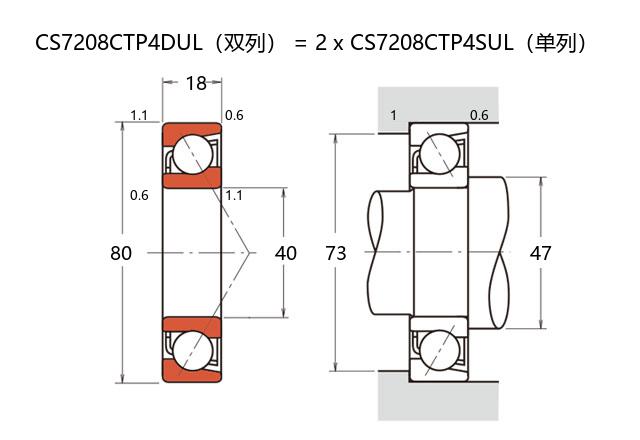

尺寸图
