CS7022ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7022ETP4DU属于超高精密角接触球轴承系列，其内径为110mm，外径170mm，厚度56mm。该型号采用陶瓷球材质并配备接触式密封结构，具备较高的尺寸稳定性与运转精度。在高速运转条件下，陶瓷球材料有助于降低离心力影响，减少摩擦发热，同时增强抗腐蚀能力。密封设计可有效防止污染物侵入，延长轴承在洁净环境中的使用寿命。
此类轴承适用于高转速、高刚性要求的工况，常见于精密机床主轴、电主轴及测量仪器等设备。由于采用预载荷设计和精密加工工艺，它在复合载荷下能保持较好的旋转精度，同时具备适度的轴向与径向承载能力。在安装时需注意配合公差及润滑条件，以确保性能充分发挥。该型号的选型需结合具体应用条件进行综合评估，包括负荷类型、转速范围及环境要求等因素。
C
S
7
0
2
2
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7022ETP4DU | |

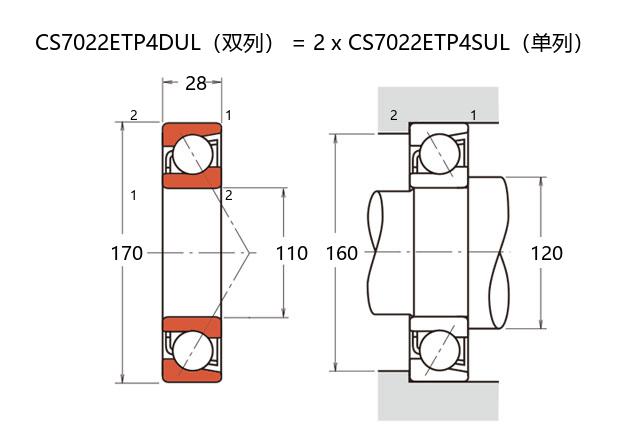

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 200 |
| 基本额定静载荷 | C0r | 188 |
| 极限载荷(KN) | ||
| 轴向-单个 | 94.1 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 46.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9300 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 682 |
| 轻预紧 | L | 1371 |
| 中预紧 | M | 3090 |
| 重预紧 | H | 6146 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 300 |
| 轻预紧 | L | 387 |
| 中预紧 | M | 527 |
| 重预紧 | H | 694 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -10 |
| 轻预紧 | L | -18 |
| 中预紧 | M | -33 |
| 重预紧 | H | -53 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 3.3 | ||
