CS7020CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7020CTP4DU型轴承属于超高精密角接触球轴承系列，其结构设计基于内外圈之间的特定接触角，可同时承受径向与轴向联合载荷。该轴承内径为100毫米，外径150毫米，厚度为48毫米，尺寸规格适用于中等载荷的高转速工况。
此型号采用了陶瓷球作为滚动体，与传统钢球相比，陶瓷材料具有更低的密度和更高的硬度，有助于减少高速运转时的离心力，降低摩擦温升。密封结构能有效防止润滑剂泄漏及污染物侵入，延长维护周期。在精度方面，该产品符合P4级公差标准，具备优异的旋转精度和运行稳定性。
此类轴承常见于精密机床主轴、电主轴及高转速传动系统等场景，其材料特性与密封设计能够在持续高速运转条件下保持性能一致性。需要注意的是，实际应用中需根据具体工况匹配润滑方式与安装精度，以充分发挥其技术特点。
C
S
7
0
2
0
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合

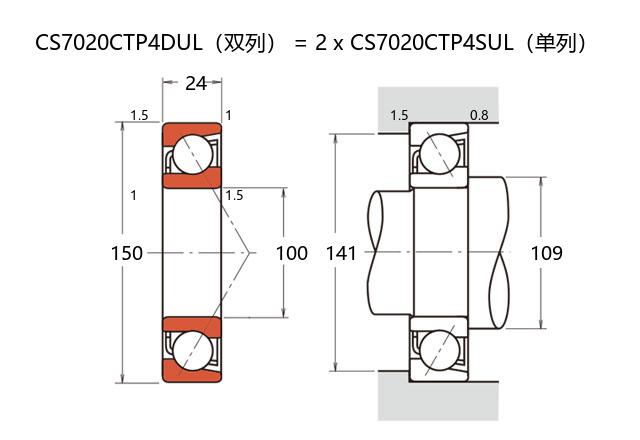

| 公称型号 | ||
| 标准陶瓷球密封型 | CS7020CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 151 |
| 基本额定静载荷 | C0r | 148 |
| 极限载荷(KN) | ||
| 轴向-单个 | 58.4 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16 | |
| 作用点(mm) | ||
| a | 28.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 306 |
| 轻预紧 | L | 596 |
| 中预紧 | M | 1462 |
| 重预紧 | H | 2974 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 111 |
| 轻预紧 | L | 146 |
| 中预紧 | M | 218 |
| 重预紧 | H | 309 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -9 |
| 轻预紧 | L | -18 |
| 中预紧 | M | -37 |
| 重预紧 | H | -60 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.18 | ||
