CS7014CTP4TT轴承
类型：【超高精密轴承 - 精密角接触球轴承】

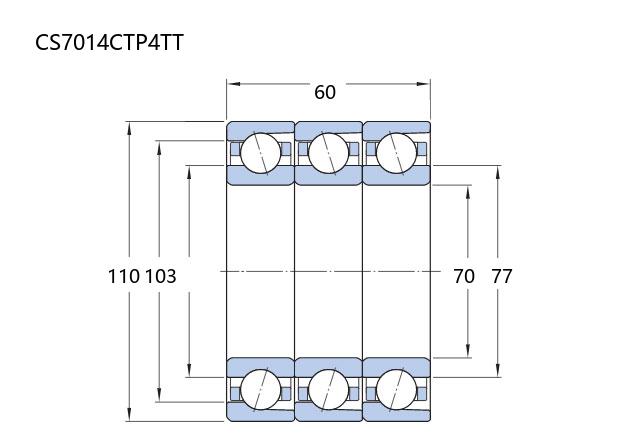

基本尺寸：内径：70 mm，外径：110 mm，厚度：60 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【TT：三列串联（ / / / ）配对】
C
S
7
0
1
4
C
T
P
4
T
T
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
14：内径：70 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
TT：三列串联（ / / / ）配对
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
14：
内径：70 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
TT：
三列串联（ / / / ）配对
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7014CTP4TT | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 60 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 141 |
| 基本额定静载荷 | C0r | 124.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 31.8 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.7 | |
| 作用点(mm) | ||
| a | 22.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 161 |
| 轻预紧 | L | 319 |
| 中预紧 | M | 839 |
| 重预紧 | H | 1692 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 78 |
| 轻预紧 | L | 103 |
| 中预紧 | M | 158 |
| 重预紧 | H | 222 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -7 |
| 轻预紧 | L | -14 |
| 中预紧 | M | -30 |
| 重预紧 | H | -48 |
| 轴承组合 | ||
| 方式 | <<< | |
| 列数 | 3 | |
| 重量(Kg) | ||
| 1.575 | ||
