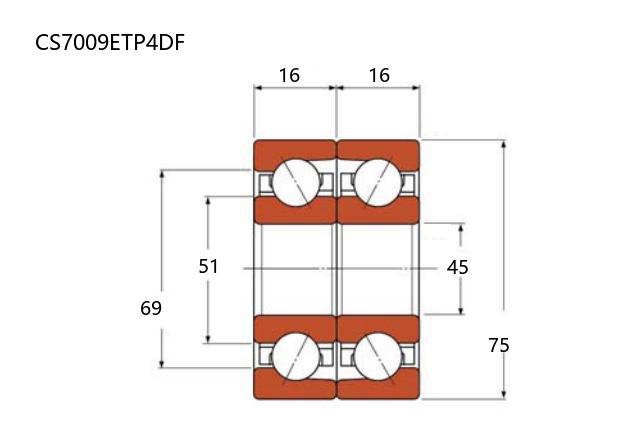

CS7009ETP4DF轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：32 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DF：双列面对面（\ /）配对】
C
S
7
0
0
9
E
T
P
4
D
F
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DF：双列面对面（\ /）配对
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DF：
双列面对面（\ /）配对
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7009ETP4DF | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 46.2 |
| 基本额定静载荷 | C0r | 35 |
| 极限载荷(KN) | ||
| 轴向-单个 | 17.2 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 22 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 21700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 99 |
| 轻预紧 | L | 233 |
| 中预紧 | M | 553 |
| 重预紧 | H | 1107 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 113 |
| 轻预紧 | L | 153 |
| 中预紧 | M | 212 |
| 重预紧 | H | 280 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -2 |
| 轻预紧 | L | -6 |
| 中预紧 | M | -13 |
| 重预紧 | H | -22 |
| 轴承组合 | ||
| 方式 | >< | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.446 | ||
