CS7004CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7004CTP4DU属于超高精密角接触球轴承系列，其基本尺寸为内径20毫米、外径42毫米、厚度24毫米。该型号采用陶瓷球材质，具备轻质、高硬度和耐磨损等特性，有助于降低高速运转时的离心力，提升动态性能。同时，密封结构设计可有效防止污染物侵入，延长轴承在洁净或苛刻环境下的使用寿命。
该轴承适用于高转速、高刚性要求的场合，常见于精密机床主轴、电主轴及测量仪器等领域。其内部结构和材料选择有助于控制温升，维持运行稳定性，并可适应不同程度的轴向与径向载荷组合。在安装和使用时需注意配合公差及润滑条件，以充分发挥其性能潜力。整体而言，该型号在精密机械中为系统提供了可靠的支持。
C
S
7
0
0
4
C
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合

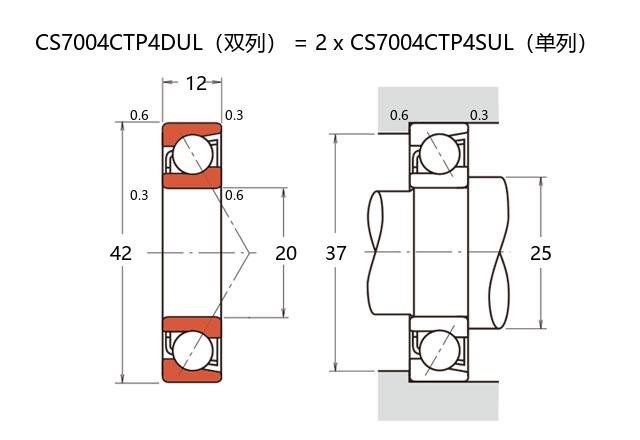

| 公称型号 | ||
| 标准陶瓷球密封型 | CS7004CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.4 |
| 基本额定静载荷 | C0r | 12.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 5.72 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 48400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 52 |
| 中预紧 | M | 132 |
| 重预紧 | H | 277 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 24 |
| 轻预紧 | L | 32 |
| 中预紧 | M | 48 |
| 重预紧 | H | 68 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -4 |
| 中预紧 | M | -12 |
| 重预紧 | H | -22 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.12 | ||
