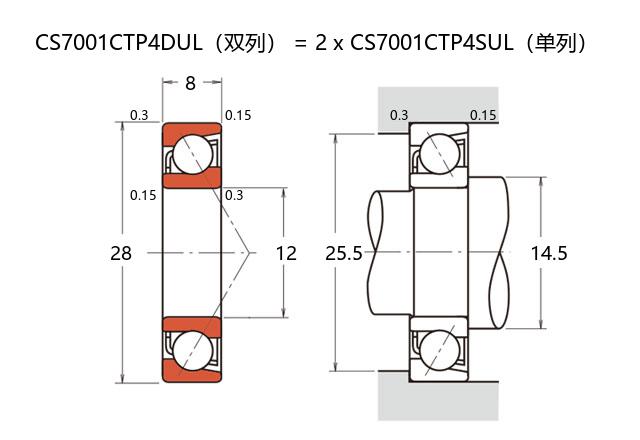

| 公称型号(标准陶瓷球万能配组密封型) | ||
| 单个 | CS7001CTP4SUL | |
| 对装 | CS7001CTP4DUL | |
| 主要尺寸(mm) | ||
| d | 12 | |
| D | 28 | |
| B | 8 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| Cr | 5.7 | |
| Cor | 2.71 | |
| 极限载荷 | ||
| 轴向(KN) | 2.75 | |
| 接触角 | ||
| (度) | 15 | |
| 系数 | ||
| f0 | 13.2 | |
| 作用点 | ||
| a(mm) | 6.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | 75000 | |
| 油润滑 | － | |
| 安装尺寸(mm) | ||
| da(min) | 14.5 | |
| Da(max) | 25.5 | |
| Db(max) | 26.8 | |
| ra(max) | 0.3 | |
| rb(min) | 0.15 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 12 | |
| L(N) | 25 | |
| M(N) | 61 | |
| H(N) | 133 | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 15 | |
| L(N/μm) | 20 | |
| M(N/μm) | 29 | |
| H(N/μm) | 42 | |
| 测量轴向游隙 | ||
| EL(μm) | 3 | |
| L(μm) | 0 | |
| M(μm) | -6 | |
| H(μm) | -14 | |
| 重量(kg) | ||
| 单个 | 0.019 | |
| 对装 | 0.038 | |
