C7948CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：240 mm，外径：320 mm，厚度：76 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7948CTP4DU是一款超高精密角接触球轴承，其基本尺寸为内径240毫米、外径320毫米、厚度76毫米。该型号属于精密角接触球轴承中的陶瓷球标准型系列，通常使用氮化硅陶瓷球作为滚动体，这种材料具有较低的密度和较高的硬度，有助于减少高速运转时的离心力及摩擦发热。
在结构设计上，该轴承能够同时承受径向和轴向负荷，接触角经过优化，适用于高速、高刚性的应用场景。由于采用了精密加工工艺及优质材料，此类轴承在运转精度和动态性能方面表现出较好特性。同时，陶瓷球的使用有助于提升轴承在润滑不良条件下的运行可靠性，并可能在特定工况下延长使用寿命。
这类轴承常见于高转速主轴、精密机床、电主轴及其他需要高旋转精度和高速稳定性的工业设备中。其结构紧凑，安装方式较为灵活，可根据实际工况选择不同的预紧力和配置形式，以满足不同的刚性及转速需求。
C
7
9
4
8
C
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
48：内径：240 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
48：
内径：240 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

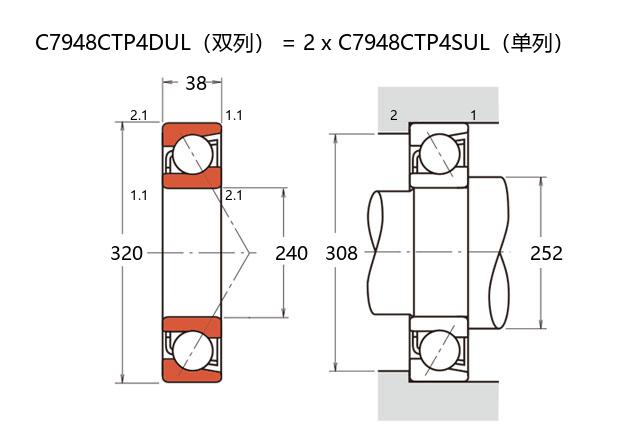

| 公称型号 | ||
| 标准陶瓷球型 | C7948CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 240 |
| 外径 | D | 320 |
| 厚度（单列） | B | 38 |
| 厚度（多列） | T | 76 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 402 |
| 基本额定静载荷 | C0r | 548 |
| 极限载荷(KN) | ||
| 轴向-单个 | 197 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.8 | |
| 作用点(mm) | ||
| a | 56.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 5000 |
| 油润滑 | Oil | 7800 |
| 安装尺寸(mm) | ||
| da(min) | 252 | |
| Da(max) | 308 | |
| Db(max) | 313 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 1004 |
| 轻预紧 | L | 2072 |
| 中预紧 | M | 4769 |
| 重预紧 | H | 9589 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 243 |
| 轻预紧 | L | 326 |
| 中预紧 | M | 473 |
| 重预紧 | H | 664 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -17 |
| 轻预紧 | L | -32 |
| 中预紧 | M | -59 |
| 重预紧 | H | -93 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 14.58 | ||
