C7934CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：170 mm，外径：230 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7934CTP4DU为精密角接触球轴承中陶瓷球标准型的一款型号。其基本尺寸为内径170毫米、外径230毫米、厚度56毫米，折算为英制单位约内径6.6929英寸、外径9.0551英寸、厚度2.2047英寸。此类轴承采用陶瓷球作为滚动体，具备轻质、高刚性及低摩擦特性，有助于在高速运转条件下降低离心力并减少温升。
该结构设计通常支持双向轴向载荷与径向载荷，接触角配置可满足复杂工况下的刚度需求。在高速主轴、精密机床及测量设备等场景中，此类轴承可提供稳定的旋转精度与耐久性。由于采用非金属材料滚动体，其绝缘性能可适配特定电气环境需求。
选型时需综合考虑载荷分布、润滑条件及预紧力设置等因素，确保与设备结构及运行要求匹配。此类轴承的维护需遵循清洁组装与专用润滑方案，以维持长期运行稳定性。
C
7
9
3
4
C
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
34：内径：170 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
34：
内径：170 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

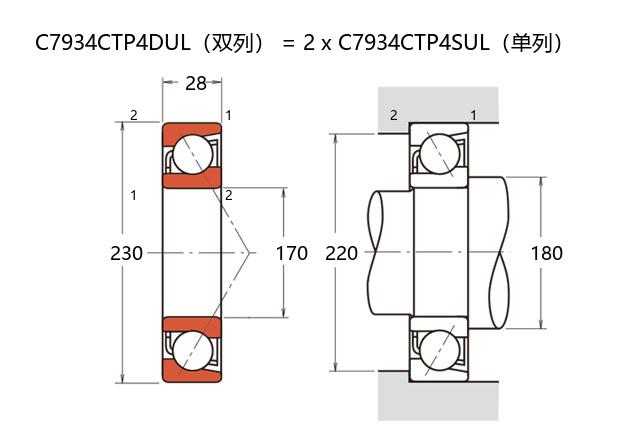

| 公称型号 | ||
| 标准陶瓷球型 | C7934CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 230 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 226 |
| 基本额定静载荷 | C0r | 284 |
| 极限载荷(KN) | ||
| 轴向-单个 | 105 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.8 | |
| 作用点(mm) | ||
| a | 40.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 7000 |
| 油润滑 | Oil | 10900 |
| 安装尺寸(mm) | ||
| da(min) | 180 | |
| Da(max) | 220 | |
| Db(max) | 224 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 524 |
| 轻预紧 | L | 1079 |
| 中预紧 | M | 2492 |
| 重预紧 | H | 4998 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 172 |
| 轻预紧 | L | 231 |
| 中预紧 | M | 334 |
| 重预紧 | H | 468 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -9 |
| 轻预紧 | L | -20 |
| 中预紧 | M | -40 |
| 重预紧 | H | -65 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 5.94 | ||
