C7924CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7924CTP4SU是一款适用于高精度应用场合的角接触球轴承，其结构为精密陶瓷球标准型。该型号内径为120毫米，外径165毫米，厚度22毫米。此类轴承在设计中特别考虑了高速运转和刚性需求，能够同时承受径向和轴向载荷。
选用陶瓷球作为滚动体有助于降低轴承整体密度，减少高速运转时的离心力效应，从而有助于控制运转温升。这种材料特性对保持尺寸稳定性和延长使用寿命具有积极作用。在润滑适当、安装正确的前提下，该轴承在高速条件下可表现出较好的性能稳定性。
此类轴承常见于高转速主轴系统、精密加工设备及其他对旋转精度有较高要求的场合。在具体应用中需注意配合公差的选择及安装方式，正确的使用方式对发挥其性能较为重要。实际选用时建议结合具体工况条件进行综合评估。
C
7
9
2
4
C
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

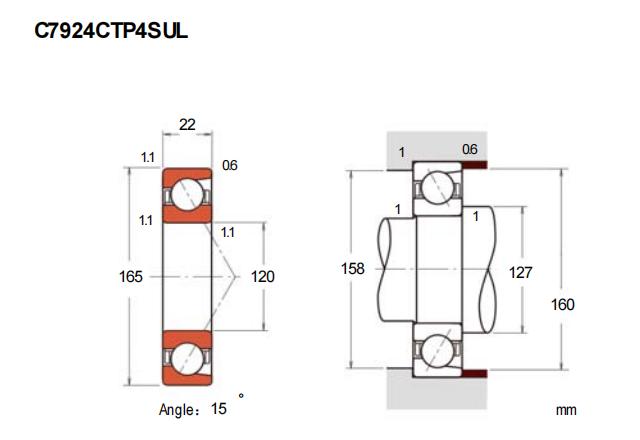

| 公称型号 | ||
| 标准陶瓷球型 | C7924CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72 |
| 基本额定静载荷 | C0r | 77.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 59.8 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.5 | |
| 作用点(mm) | ||
| a | 30.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10600 |
| 油润滑 | Oil | 16000 |
| 安装尺寸(mm) | ||
| da(min) | 127 | |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 293 |
| 轻预紧 | L | 600 |
| 中预紧 | M | 1474 |
| 重预紧 | H | 2935 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 116 |
| 轻预紧 | L | 156 |
| 中预紧 | M | 232 |
| 重预紧 | H | 325 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -8 |
| 轻预紧 | L | -17 |
| 中预紧 | M | -35 |
| 重预紧 | H | -56 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.983 | ||
