C7824CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：150 mm，厚度：32 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7824CTP4DU型轴承属于超高精密角接触球轴承类别，其基本尺寸为内径120毫米、外径150毫米、厚度32毫米。该型号采用陶瓷球标准设计，结合精密角接触结构，适用于高转速和高刚性要求的工况。陶瓷球材料具有较低的密度和优异的耐磨特性，有助于减少运转时的离心力，降低摩擦温升，延长使用寿命。
在应用方面，该轴承常见于精密机床主轴、高速电主轴以及测量仪器等设备，能够同时承受径向和轴向载荷。其内部结构和材料选择侧重于提升运转稳定性与精度保持性，适合连续高速运转环境。由于采用特定组配与润滑设计，它在高速条件下仍能维持较低的振动与噪声水平。
需要注意的是，实际性能受安装条件、润滑状态及工作载荷等多重因素影响。正确选型与规范维护对发挥其性能尤为重要，建议参考具体技术资料并结合实际工况进行应用评估。
C
7
8
2
4
C
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
24：内径：120 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
24：
内径：120 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球型 | C7824CTP4DU | |

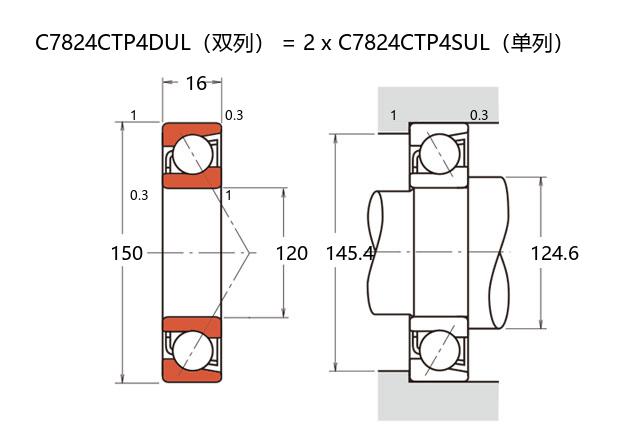

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 150 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 66.4 |
| 基本额定静载荷 | C0r | 90 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 17 | |
| 作用点(mm) | ||
| a | 26.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9000 |
| 油润滑 | Oil | 14000 |
| 安装尺寸(mm) | ||
| da(min) | 124.6 | |
| Da(max) | 145.4 | |
| Db(max) | 148 | |
| ra(max) | 1 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.986 | ||
