C7820CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

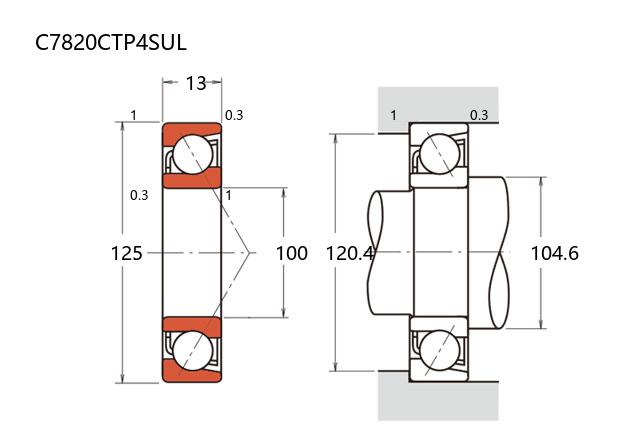

基本尺寸：内径：100 mm，外径：125 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7820CTP4SU是一款超高精密角接触球轴承，内径为100毫米，外径125毫米，厚度13毫米。该型号采用陶瓷球标准型设计，以氮化硅材质滚动体为特征，具有轻质、高刚性及耐腐蚀等优势。在高速运转条件下，陶瓷球能有效降低离心力影响，减少摩擦温升，延长使用寿命。
这类轴承常见于高精度机床主轴、电主轴及精密旋转工作台等设备。其接触角设计可同时承受径向和轴向载荷，适用于高速、高刚性的应用场景。轴承的尺寸规格便于在紧凑结构中实现稳定支撑，满足精密设备对空间布局的要求。
在制造工艺方面，该型号通过精密加工与严格选材，确保运转平稳性与精度一致性。使用过程中需注意配合公差与润滑条件，以充分发挥其性能特点。此类轴承在高精度机械领域中发挥着重要的支撑作用，为设备长期稳定运行提供可靠保障。
C
7
8
2
0
C
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
20：内径：100 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
20：
内径：100 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7820CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 125 |
| 厚度（单列） | B | 13 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.5 |
| 基本额定静载荷 | C0r | 29 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 17 | |
| 作用点(mm) | ||
| a | 21.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 11000 |
| 油润滑 | Oil | 17000 |
| 安装尺寸(mm) | ||
| da(min) | 104.6 | |
| Da(max) | 120.4 | |
| Db(max) | 123 | |
| ra(max) | 1 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.279 | ||
