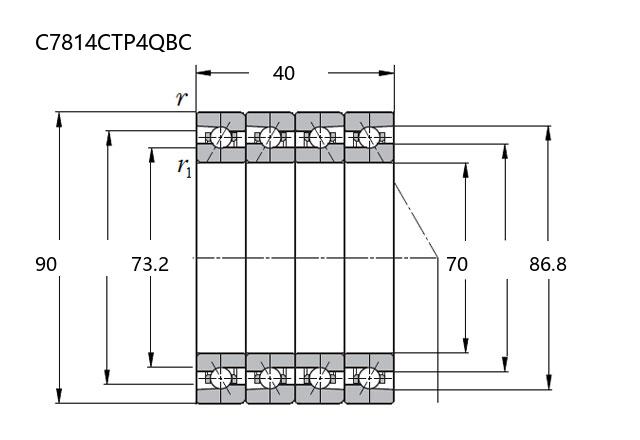

C7814CTP4QBC轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：90 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【QBC：四列串联背靠背串联（<<>>）配对】
C
7
8
1
4
C
T
P
4
Q
B
C
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
14：内径：70 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
QBC：四列串联背靠背串联（<<>>）配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
14：
内径：70 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
QBC：
四列串联背靠背串联（<<>>）配对
| 公称型号 | ||
| 标准陶瓷球型 | C7814CTP4QBC | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 90 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 55.2 |
| 基本额定静载荷 | C0r | 64 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 17 | |
| 作用点(mm) | ||
| a | 15.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 17000 |
| 油润滑 | Oil | 26000 |
| 安装尺寸(mm) | ||
| da(min) | 73.2 | |
| Da(max) | 86.8 | |
| Db(max) | 88 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | <<>> | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 0.484 | ||
