C7813ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

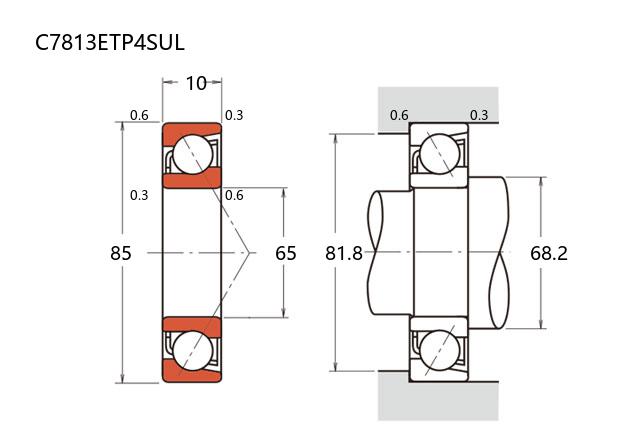

基本尺寸：内径：65 mm，外径：85 mm，厚度：10 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7813ETP4SU轴承属于超高精密角接触球轴承类别，具体为陶瓷球标准型-C系列。其基本尺寸为内径65毫米、外径85毫米、厚度10毫米。该轴承采用陶瓷球材料，具备优异的耐磨性与耐腐蚀性，适用于高速运转及恶劣工况环境。
在结构设计上，该型号结合了角接触球轴承的特点，能够同时承受径向和轴向载荷。其接触角经过优化，提供了较高的刚性和旋转精度，适用于高转速设备。陶瓷球的应用进一步降低了轴承的整体密度，有助于减少离心力对高速运行的影响，同时提升抗疲劳性能。
该轴承多用于精密机床主轴、高速电主轴及测量仪器等设备，能够满足高精度、高稳定性的运转需求。其材料特性与结构设计相配合，可在较长使用周期内维持性能稳定，适应多种工况条件。
C
7
8
1
3
E
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
13：内径：65 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
13：
内径：65 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7813ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 85 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 12.7 |
| 基本额定静载荷 | C0r | 14 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | – | |
| 作用点(mm) | ||
| a | 22.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16000 |
| 油润滑 | Oil | 24000 |
| 安装尺寸(mm) | ||
| da(min) | 68.2 | |
| Da(max) | 81.8 | |
| Db(max) | 83 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.114 | ||
