C7804ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：32 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7804ETP4SU是一款超高精密角接触球轴承，其基本尺寸为内径20毫米、外径32毫米、厚度7毫米。该轴承属于精密角接触球轴承中的陶瓷球标准型系列，采用陶瓷球作为滚动体，有助于降低摩擦系数并提高运转稳定性。
在结构设计上，该轴承通常能够承受径向和轴向联合载荷，适用于高速或高精度要求的工况环境。由于采用陶瓷材料，其耐磨损性能和抗腐蚀能力相对较好，可在一定程度内延长使用寿命。同时，这类轴承在高速旋转时温升较为平缓，有助于维持系统的精度稳定性。
该型号轴承常见于精密机床主轴、电主轴以及高转速仪器设备等应用场合。其紧凑的尺寸设计便于在空间受限的装置中安装使用，为设备运行提供较高的旋转精度和动态性能。在选用时需结合具体工况条件进行综合评估，以确保其性能得到充分发挥。
C
7
8
0
4
E
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
04：内径：20 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
04：
内径：20 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

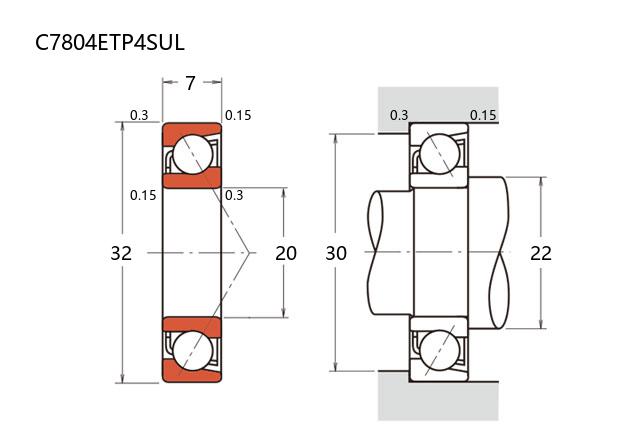

| 公称型号 | ||
| 标准陶瓷球型 | C7804ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 32 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.64 |
| 基本额定静载荷 | C0r | 2.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | – | |
| 作用点(mm) | ||
| a | 9.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 48000 |
| 油润滑 | Oil | 75000 |
| 安装尺寸(mm) | ||
| da(min) | 22 | |
| Da(max) | 30 | |
| Db(max) | 31.2 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.017 | ||
