C7030CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：150 mm，外径：225 mm，厚度：35 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
C7030CTP4SU是一款结构紧凑的超高精密角接触球轴承，其内径为150mm，外径225mm，厚度为35mm。该型号属于陶瓷球标准型系列，采用陶瓷球作为滚动体，有助于提升转速性能并减少旋转时的摩擦热量。这种设计使轴承在高速运转条件下具备较好的尺寸稳定性与耐磨损表现。
由于接触角的存在，该轴承能够同时承受径向和轴向联合载荷，适用于对刚性与旋转精度要求较高的场合。通常这类产品可应用于机床主轴、精密回转台及其他需要高精度定位的设备中。在合理润滑与安装条件下，该轴承有助于维持系统运行的平稳性并延长使用寿命。
该型号在材料选用和工艺处理方面进行了优化，以适应高速、高精环境下的使用需求。在具体应用中，建议结合工况条件进行选型验证，确保其性能符合实际使用要求。
C
7
0
3
0
C
T
P
4
S
U
C：标准陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
30：内径：150 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
C：
标准陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
30：
内径：150 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准陶瓷球型 | C7030CTP4SU | |

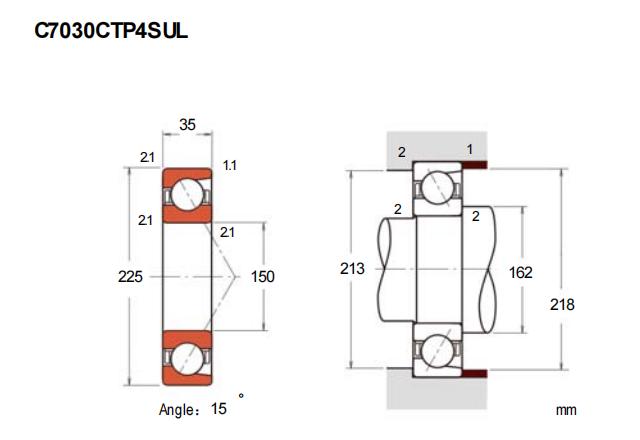

| 主要尺寸(mm) | ||
| 内径 | d | 150 |
| 外径 | D | 225 |
| 厚度（单列） | B | 35 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 151 |
| 基本额定静载荷 | C0r | 161 |
| 极限载荷(KN) | ||
| 轴向-单个 | 125 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16 | |
| 作用点(mm) | ||
| a | 42.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8000 |
| 油润滑 | Oil | 12200 |
| 安装尺寸(mm) | ||
| da(min) | 162 | |
| Da(max) | 213 | |
| Db(max) | 218 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 629 |
| 轻预紧 | L | 1288 |
| 中预紧 | M | 3167 |
| 重预紧 | H | 6352 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 161 |
| 轻预紧 | L | 215 |
| 中预紧 | M | 322 |
| 重预紧 | H | 452 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -13 |
| 轻预紧 | L | -27 |
| 中预紧 | M | -55 |
| 重预紧 | H | -88 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 3.56 | ||
