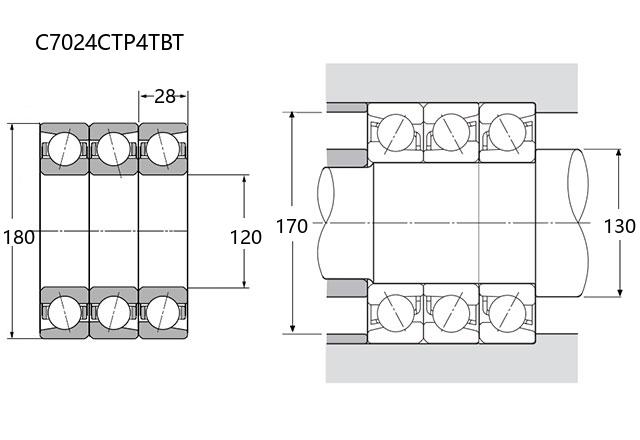

C7024CTP4TBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：84 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【TBT：三列背靠背串联（<>>）配对】
C
7
0
2
4
C
T
P
4
T
B
T
C：标准陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
TBT：三列背靠背串联（<>>）配对
C：
标准陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
TBT：
三列背靠背串联（<>>）配对
| 公称型号 | ||
| 标准陶瓷球型 | C7024CTP4TBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 84 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 336 |
| 基本额定静载荷 | C0r | 333 |
| 极限载荷(KN) | ||
| 轴向-单个 | 89.4 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.8 | |
| 作用点(mm) | ||
| a | 34.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10000 |
| 油润滑 | Oil | 15200 |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 468 |
| 轻预紧 | L | 936 |
| 中预紧 | M | 2260 |
| 重预紧 | H | 4557 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 134 |
| 轻预紧 | L | 178 |
| 中预紧 | M | 264 |
| 重预紧 | H | 371 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -14 |
| 轻预紧 | L | -26 |
| 中预紧 | M | -50 |
| 重预紧 | H | -79 |
| 轴承组合 | ||
| 方式 | <>> | |
| 列数 | 3 | |
| 重量(Kg) | ||
| 5.22 | ||
