S7903ETP4QBT轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】

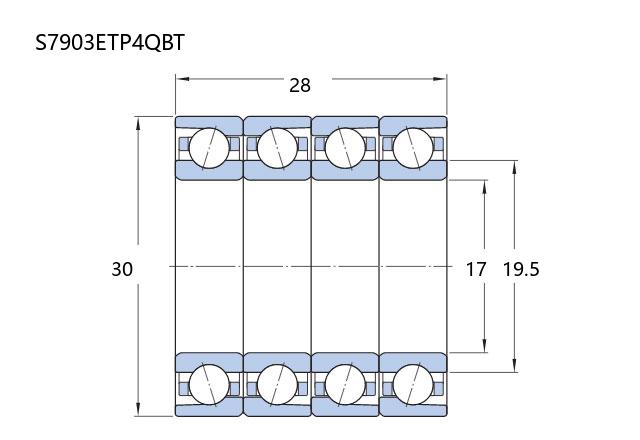

基本尺寸：内径：17 mm，外径：30 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【QBT：四列背靠背串联串联（/ \ \ \）配对】
S
7
9
0
3
E
T
P
4
Q
B
T
S：标准密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
03：内径：17 mm
E：25° 接触角
T：聚酰胺保持架
P4：P4 级精度
QBT：四列背靠背串联串联（/ \ \ \）配对
S：
标准密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
03：
内径：17 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
QBT：
四列背靠背串联串联（/ \ \ \）配对
| 公称型号 | ||
| 品牌：CALOX | 标准钢球密封型 | S7903ETP4QBT |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 30 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 28 |
| 倒角尺寸 | r(min) | 0.3 |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 20 |
| 基本额定静载荷 | C0r | 11.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.21 | |
| 接触角 | ||
| 度 | ° |
25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 42600 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 19.5 |
| Da(max) | 27.5 | |
| Db(max) | 28.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 35 |
| 中预紧 | M | 77 |
| 重预紧 | H | 149 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 34 |
| 轻预紧 | L | 47 |
| 中预紧 | M | 63 |
| 重预紧 | H | 82 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 1 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -4 |
| 重预紧 | H | -8 |
| 轴承组合 | ||
| 高可推荐 | 方式 | <>>> |
| 列数 | 4 | |
| 重量(Kg) | ||
| 0.068 | ||
