S7209ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

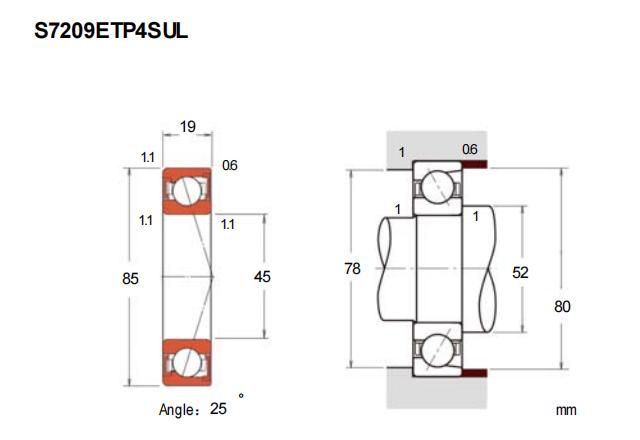

基本尺寸：内径：45 mm，外径：85 mm，厚度：19 mm。
价格区间：￥46.98 - ￥3049【详情】
前缀列表：【S：标准密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7209ETP4SU属于超高精密角接触球轴承系列，其基本尺寸符合内径45毫米、外径85毫米、厚度19毫米的规格。该型号采用标准密封设计，后缀中的“S”表示接触角为特定角度，能够同时承受径向和轴向复合载荷，尤其适用于高速旋转及需要高刚性的应用场景。
轴承内部结构经过优化，通过精密制造工艺确保滚道与滚动体的几何精度和表面质量。保持架选用工程塑料材质，有助于降低高速运转时的摩擦损耗。密封结构能有效防止润滑剂泄漏并阻挡外部污染物侵入，从而延长使用寿命并维持稳定的运行性能。
该型号常见于数控机床主轴、电主轴或高精度回转机构中。在安装时需注意预紧力的调整及润滑条件的匹配，以确保发挥其最佳性能。由于采用密封设计，在使用过程中需定期检查密封状态，并根据实际工况选择合适的润滑脂类型和补充周期。
S
7
2
0
9
E
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
09：内径：45 mm
E：25° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
09：
内径：45 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7209ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 85 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 41 |
| 基本额定静载荷 | C0r | 27.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 23.3 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 24.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 52 | |
| Da(max) | 78 | |
| Db(max) | 80 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 169 |
| 轻预紧 | L | 333 |
| 中预紧 | M | 875 |
| 重预紧 | H | 1738 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 115 |
| 轻预紧 | L | 147 |
| 中预紧 | M | 212 |
| 重预紧 | H | 281 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -22 |
| 重预紧 | H | -36 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.402 | ||
