S7205ATP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：25 mm，外径：52 mm，厚度：15 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【A：接触角 30°】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7205ATP4SU属于超高精密角接触球轴承系列，采用标准密封设计。该型号的基本尺寸为内径25毫米、外径52毫米、厚度15毫米，适用于对空间和精度均有较高要求的精密机械结构。
此轴承在设计上采用接触角结构，能够同时承受径向和轴向载荷，尤其适用于承受单向轴向负荷或复合负荷的工况。其密封形式有助于在运行过程中防止润滑脂泄漏并阻挡外部污染物侵入，从而提升轴承在恶劣环境下的使用寿命与运行可靠性。P4级精度确保了轴承在高速旋转条件下的平稳性与低振动特性，满足精密机床主轴、电主轴以及高精度回转机构等应用场景的严格要求。
在安装和使用时，需注意根据实际工况合理选择预紧力与润滑方式，并保证相邻零部件的加工与装配精度，以充分发挥该轴承的性能优势。此类轴承通常应用于精密传动系统、测量仪器及高速主轴单元等设备中，为精密机械的稳定运行提供支持。
S
7
2
0
5
A
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
05：内径：25 mm
A：接触角 30°
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
05：
内径：25 mm
A：
接触角 30°
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合

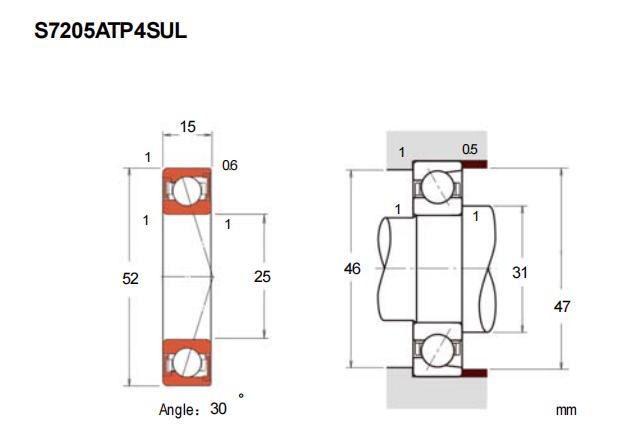

| 公称型号 | ||
| 标准钢球密封型 | S7205ATP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 25 |
| 外径 | D | 52 |
| 厚度（单列） | B | 15 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 16.1 |
| 基本额定静载荷 | C0r | 9.45 |
| 极限载荷(KN) | ||
| 轴向-单个 | 6.95 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 18.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 19500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 31 | |
| Da(max) | 46 | |
| Db(max) | 47 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 357 |
| 中预紧 | M | 578 |
| 重预紧 | H | 839 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 80 |
| 轻预紧 | L | 161 |
| 中预紧 | M | 193 |
| 重预紧 | H | 223 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -15 |
| 重预紧 | H | -20 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.129 | ||
