S7024CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：28 mm。
价格区间：￥340.59 - ￥4393.83【详情】
前缀列表：【S：标准密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7024CTP4SU是一款符合超高精密等级要求的角接触球轴承，其基本尺寸为内径120mm、外径180mm、厚度28mm。该轴承属于标准密封型设计，后缀“S”通常表示其带有接触式密封结构，有助于在高速运转条件下有效防止润滑脂泄漏并阻挡外部污染物侵入，从而维持长期稳定的精度性能。
角接触球轴承的设计使其能够同时承受径向和轴向联合载荷，特别适用于轴向负荷为主的工况。P4级的超高精度确保了轴承在高速旋转时具有较低的振动与噪音水平，运行平稳性较好。此类轴承常见于精密机床主轴、电主轴、高速传动装置等高要求领域，能够满足设备对刚性与旋转精度的需求。
选用时需注意其接触角与预紧等级需与主机设计要求相匹配，并建议在洁净的环境下进行安装与润滑，以充分发挥其性能潜力。该型号轴承的设计考量了现代精密机械对长寿命与可靠性的普遍需求。
S
7
0
2
4
C
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7024CTP4SU | |

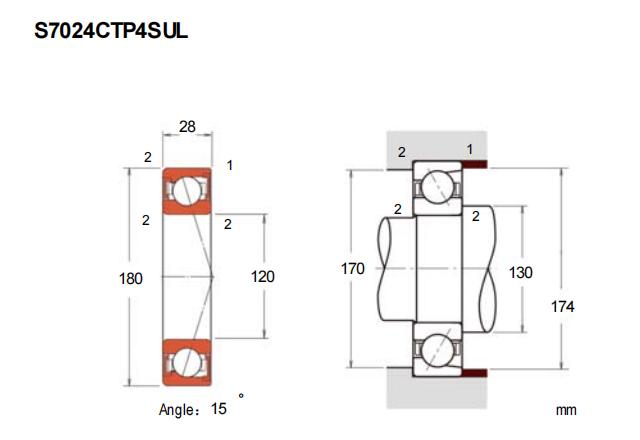

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 118 |
| 基本额定静载荷 | C0r | 117 |
| 极限载荷(KN) | ||
| 轴向-单个 | 75.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.8 | |
| 作用点(mm) | ||
| a | 34.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 7700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 422 |
| 轻预紧 | L | 825 |
| 中预紧 | M | 1959 |
| 重预紧 | H | 3918 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 116 |
| 轻预紧 | L | 153 |
| 中预紧 | M | 225 |
| 重预紧 | H | 316 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -14 |
| 轻预紧 | L | -26 |
| 中预紧 | M | -50 |
| 重预紧 | H | -79 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 2.09 | ||
