S7005DTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】

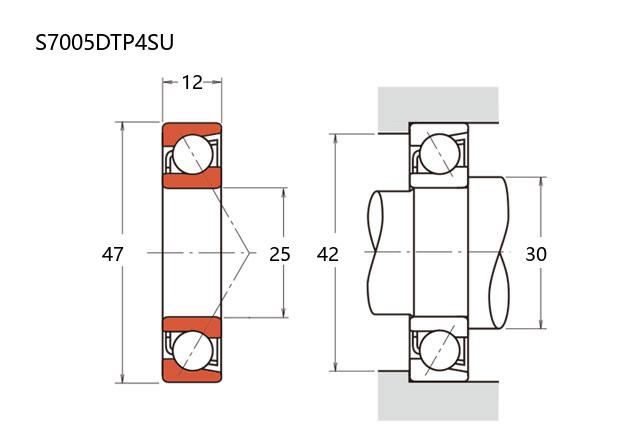

基本尺寸：内径：25 mm，外径：47 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【D：接触角 20°】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7005DTP4SU属于超高精密角接触球轴承系列，其基本结构尺寸为内径25毫米、外径47毫米及厚度12毫米。该型号采用标准密封设计，在润滑保持与污染物隔离方面具备良好性能。接触角设计使其能够同时承受径向与轴向复合载荷，尤其适用于中等转速下的高精度工况。
在材料选用与制造工艺方面，该轴承通过特殊热处理及超精加工技术，有效控制了运行过程中的振动与噪音水平。密封结构采用非接触式设计，在保证防护性能的同时最大限度降低摩擦扭矩。预紧力调整范围经过优化，可满足不同安装条件的精度需求。
此类轴承常见于精密机床主轴、高速电主轴及测量仪器等设备，在维持系统刚性及旋转精度方面表现稳定。使用过程中需注意保持工作环境清洁，并按照规范进行润滑维护，以延长使用寿命。轴承的负载分布特性经过针对性优化，在连续运转条件下能保持稳定的温升特性。
S
7
0
0
5
D
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
05：内径：25 mm
D：接触角 20°
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
05：
内径：25 mm
D：
接触角 20°
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 品牌：CALOX | 标准钢球密封型 | S7005DTP4SU |
| 主要尺寸(mm) | ||
| 内径 | d | 25 |
| 外径 | D | 47 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 0.6 |
| r1(min) | 0.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.9 |
| 基本额定静载荷 | C0r | 7.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° |
20 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | - | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 28800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 30 |
| Da(max) | 42 | |
| Db(max) | 44.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 52 |
| 轻预紧 | L | 104 |
| 中预紧 | M | 193 |
| 重预紧 | H | 397 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 61 |
| 轻预紧 | L | 79 |
| 中预紧 | M | 100 |
| 重预紧 | H | 133 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -2 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -9 |
| 重预紧 | H | -16 |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.077 | ||
