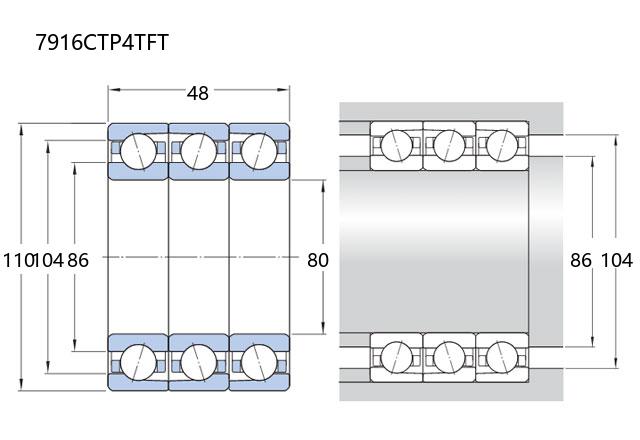

7916CTP4TFT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：80 mm，外径：110 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【C：15° 接触角】【T：尼龙保持架】【P4：ISO 4级精度】【TFT：三列面对面串联（><<）配对】
7
9
1
6
C
T
P
4
T
F
T
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
16：内径：80 mm
C：15° 接触角
T：尼龙保持架
P4：ISO 4级精度
TFT：三列面对面串联（><<）配对
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
16：
内径：80 mm
C：
15° 接触角
T：
尼龙保持架
P4：
ISO 4级精度
TFT：
三列面对面串联（><<）配对
| 公称型号 | ||
| 标准钢球型 | 7916CTP4TFT | |
| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 110 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 91.5 |
| 基本额定静载荷 | C0r | 91.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 18.7 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.7 | |
| 作用点(mm) | ||
| a | 20.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12200 |
| 油润滑 | Oil | 18500 |
| 安装尺寸(mm) | ||
| da(min) | 86 | |
| Da(max) | 104 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 104 |
| 轻预紧 | L | 195 |
| 中预紧 | M | 503 |
| 重预紧 | H | 986 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 63 |
| 轻预紧 | L | 81 |
| 中预紧 | M | 125 |
| 重预紧 | H | 173 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -4 |
| 轻预紧 | L | -9 |
| 中预紧 | M | -21 |
| 重预紧 | H | -34 |
| 轴承组合 | ||
| 方式 | ><< | |
| 列数 | 3 | |
| 重量(Kg) | ||
| 1.131 | ||
