7815ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

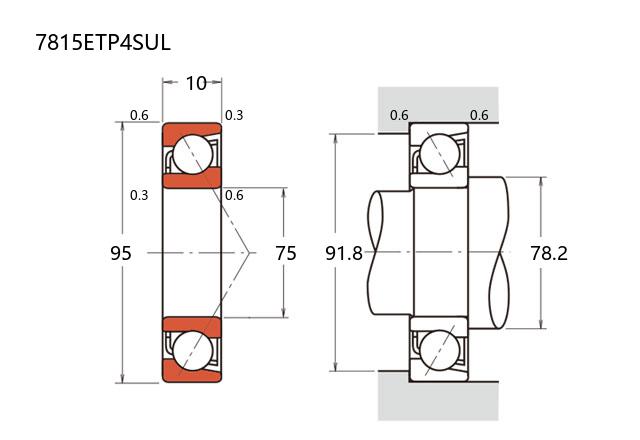

基本尺寸：内径：75 mm，外径：95 mm，厚度：10 mm。
价格区间：￥1749.3 - ￥4939.2【详情】
后缀列表：【E：25° 接触角】【T：树脂保持架】【P4：P4 级精度】【SU：单个万能组合】
7815ETP4SU是一款标准型精密角接触球轴承，属于超高精密轴承类别。其基本尺寸为内径75毫米、外径95毫米、厚度10毫米。该型号采用工程塑料保持架，有助于在高速运转条件下保持稳定性能并减少摩擦发热。接触角设计使其能够同时承受径向和轴向联合载荷，尤其适用于需要较高轴向刚度的精密场合。
此类轴承常见于高精度机床主轴、电主轴、精密旋转工作台以及其他要求低噪音、低振动和高旋转精度的工业设备中。其内部结构和材料选择经过优化，旨在满足精密传动系统对长寿命和可靠性的需求。在安装与使用过程中，需注意保证适当的预紧力和润滑条件，以充分发挥其性能潜力。该轴承的设计体现了在有限空间内实现高负载能力与精度平衡的工程考量。
7
8
1
5
E
T
P
4
S
U
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
15：内径：75 mm
E：25° 接触角
T：树脂保持架
P4：P4 级精度
SU：单个万能组合
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
15：
内径：75 mm
E：
25° 接触角
T：
树脂保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7815ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 95 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 13.3 |
| 基本额定静载荷 | C0r | 16 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 24.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12000 |
| 油润滑 | Oil | 18000 |
| 安装尺寸(mm) | ||
| da(min) | 78.2 | |
| Da(max) | 91.8 | |
| Db(max) | 93 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.142 | ||
