7803CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：26 mm，厚度：5 mm。
价格区间：￥771.75 - ￥918.38【详情】
后缀列表：【C：接触角 15°】【T：聚酰胺树脂保持架】【P4：ISO 4级精度】【SU：单列万能配对】
7803CTP4SU属于超高精密角接触球轴承中的标准型产品。该轴承内径为17毫米，外径26毫米，厚度为5毫米，结构紧凑。作为精密角接触球轴承，其设计特点在于能够同时承受径向载荷和轴向载荷，接触角的设计优化了轴向载荷能力。
该型号后缀“CTP4SU”通常代表其保持架材料、精度等级及润滑方式。P4级精度确保了轴承在高速运转条件下的低振动、低噪音和高旋转精度，适用于对运动平稳性有严格要求的场合。其内部结构经过优化，有助于提升刚性并控制运行温升。此类轴承常见于精密机床主轴、电主轴、高速电机、测量仪器及高精度传动系统等工业领域，能够满足设备高转速、高刚性和长寿命的综合需求。
在实际应用中，需注意正确的安装预紧力与润滑条件，以充分发挥其性能潜力。
7
8
0
3
C
T
P
4
S
U
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
03：内径：17 mm
C：接触角 15°
T：聚酰胺树脂保持架
P4：ISO 4级精度
SU：单列万能配对
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
03：
内径：17 mm
C：
接触角 15°
T：
聚酰胺树脂保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准钢球型 | 7803CTP4SU | |

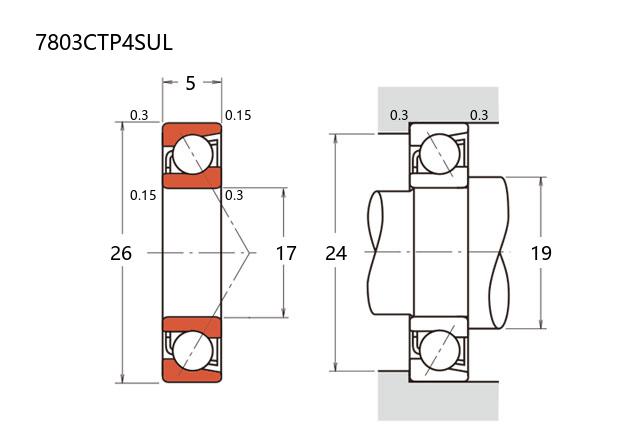

| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 26 |
| 厚度（单列） | B | 5 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.34 |
| 基本额定静载荷 | C0r | 1.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16 | |
| 作用点(mm) | ||
| a | 5.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 53000 |
| 油润滑 | Oil | 85000 |
| 安装尺寸(mm) | ||
| da(min) | 19 | |
| Da(max) | 24 | |
| Db(max) | 25.2 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.01 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 71803 CDGA/P4轴承 超精密角接触球轴承D设计 |
SKF | 17 X 26 X 5 | 华东 | 意大利 | 12 | 918.38 | ￥771.75 | |
