7802CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：15 mm，外径：24 mm，厚度：5 mm。
价格区间：￥591.68 - ￥2189.21【详情】
后缀列表：【C：接触角 15°】【T：聚酰胺树脂保持架】【P4：ISO 4级精度】【SU：单列万能配对】
7802CTP4SU是一款超高精密角接触球轴承，属于标准型系列。其基本尺寸为内径15毫米、外径24毫米、厚度5毫米，结构紧凑，适用于空间受限的精密场合。
该轴承的设计能够同时承受径向和轴向联合载荷，P4级精度确保了其在高速运转下的低振动与低噪声特性，提供稳定的旋转精度。后缀CTP4SU通常表示其采用了特定的保持架设计、润滑方式以及游隙组别，这些特点有助于提升轴承在高速条件下的耐久性与可靠性。这类轴承常见于高要求的应用场景，例如精密机床的主轴、高速电主轴、测量仪器或某些光学设备中，以满足对运动平稳性和定位准确性的需求。
选型时需结合具体工况，综合考虑载荷、转速及安装条件等因素，以确保其性能得到有效发挥。
7
8
0
2
C
T
P
4
S
U
7：精密角接触球轴承
8：尺寸系列：超轻 18 系列
02：内径：15 mm
C：接触角 15°
T：聚酰胺树脂保持架
P4：ISO 4级精度
SU：单列万能配对
7：
精密角接触球轴承
8：
尺寸系列：超轻 18 系列
02：
内径：15 mm
C：
接触角 15°
T：
聚酰胺树脂保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准钢球型 | 7802CTP4SU | |

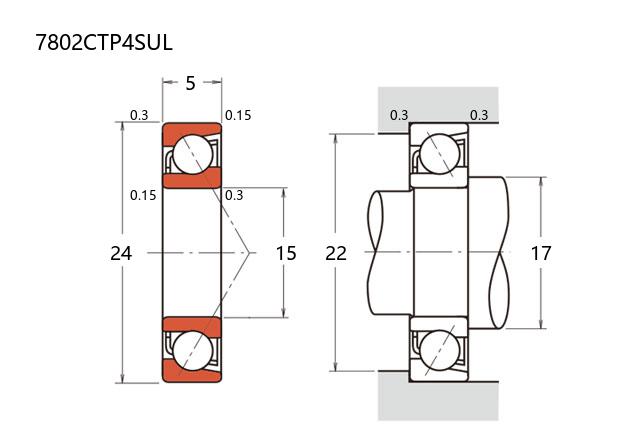

| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 24 |
| 厚度（单列） | B | 5 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.29 |
| 基本额定静载荷 | C0r | 1.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16 | |
| 作用点(mm) | ||
| a | 5.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 60000 |
| 油润滑 | Oil | 90000 |
| 安装尺寸(mm) | ||
| da(min) | 17 | |
| Da(max) | 22 | |
| Db(max) | 23.2 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.007 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 71802 CDGA/P4轴承 超精密角接触球轴承D设计 |
SKF | 15 X 24 X 5 | 华中 | 8 | 2189.21 | ￥1723.79 | ||
| FAG B71802-C-TPA-P4-UL***A轴承 超精密角接触球轴承 |
FAG | 15 X 24 X 5 | 华东 | 68 | 769.69 | ￥699.72 | ||
| FAG B71802-C-TPA-P4-UL轴承 超精密角接触球轴承 |
FAG | 15 X 24 X 5 | /苏州仓 | 23 | 650.85 | ￥591.68 | ||
