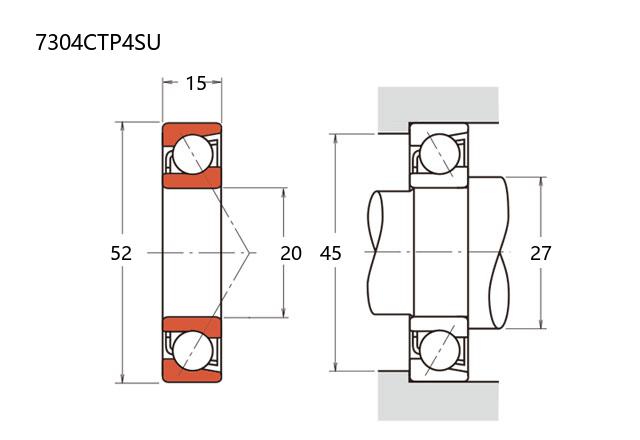

7304CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：52 mm，厚度：15 mm。
价格区间：￥1426.42 - ￥1825.82【详情】
后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单个万能组合】
7
3
0
4
C
T
P
4
S
U
7：精密角接触球轴承
3：尺寸系列：中窄 03 系列
04：内径：20 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单个万能组合
7：
精密角接触球轴承
3：
尺寸系列：中窄 03 系列
04：
内径：20 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7304CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 52 |
| 厚度（单列） | B | 15 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 18.5 |
| 基本额定静载荷 | C0r | 9.95 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 12.6 | |
| 作用点(mm) | ||
| a | 12.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 23000 |
| 油润滑 | Oil | 31000 |
| 安装尺寸(mm) | ||
| da(min) | 27 | |
| Da(max) | 45 | |
| Db(max) | 47 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.15 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG B7304-E-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 20 X 52 X 15 | 海外 | 14 | 1825.82 | ￥1426.42 | ||
