7238ATP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：190 mm，外径：340 mm，厚度：55 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：30° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【SU：单个万能组合】
7238ATP4SU是一款标准型精密角接触球轴承，基本尺寸为内径190mm、外径340mm、厚度55mm。该轴承属于超高精密轴承系列，结构上通常采用接触角设计，可同时承受径向和轴向联合载荷，轴向载荷承受能力随接触角增大而提升。
此类轴承在制造时通常选用高品质钢材，并经过严格的热处理工艺，以提升材料的耐磨性与疲劳寿命。其滚动体与滚道之间具有较高的加工精度，有助于实现平稳的低噪音、低振动运转。在安装配置方面，标准型角接触球轴承常以配对形式使用，通过特定的预紧力调整，能够增强轴承系统的刚性，抑制运行过程中的轴位移，满足较高旋转精度的应用需求。
7238ATP4SU轴承常见于要求高速且精度稳定的场合，例如精密机床的主轴、电主轴单元以及某些高转速传动机构。合理选用、并确保正确的安装与润滑，有助于该轴承在适用工况下发挥其性能特点。
7
2
3
8
A
T
P
4
S
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
38：内径：190 mm
A：30° 接触角
T：树脂保持架
P4：ISO 4级精度
SU：单个万能组合
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
38：
内径：190 mm
A：
30° 接触角
T：
树脂保持架
P4：
ISO 4级精度
SU：
单个万能组合
| 公称型号 | ||
| 品牌：CALOX | 标准钢球型 | 7238ATP4SU |

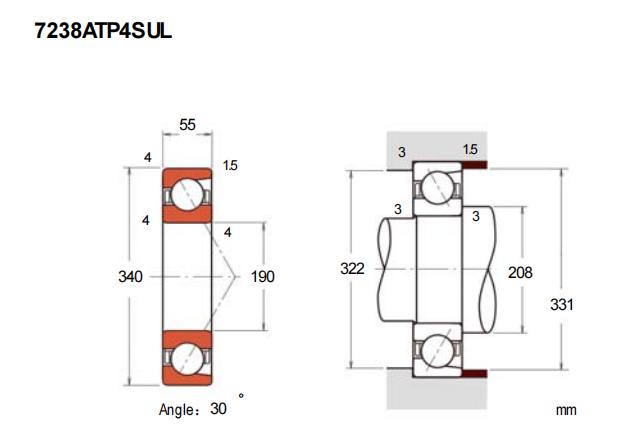

| 主要尺寸(mm) | ||
| 内径 | d |
190 |
| 外径 | D |
340 |
| 厚度（单列） | B |
55 |
| 厚度（多列） | T |
- |
| 倒角尺寸 | r(min) | 4 |
| r1(min) | 1.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 315 |
| 基本额定静载荷 | C0r | 410 |
| 极限载荷(KN) | ||
| 轴向-单个 | 261 | |
| 接触角 | ||
| 度 | ° |
30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 104 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 2500 |
| 油润滑 | Oil | 3400 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 208 |
| Da(max) | 322 | |
| Db(max) | 331 | |
| ra(max) | 3 | |
| rb(max) | 1.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 1520 |
| 轻预紧 | L | 7758 |
| 中预紧 | M | 20405 |
| 重预紧 | H | 31456 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 570 |
| 轻预紧 | L | 1009 |
| 中预紧 | M | 1445 |
| 重预紧 | H | 1710 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -12 |
| 轻预紧 | L | -43 |
| 中预紧 | M | -84 |
| 重预紧 | H | -112 |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 1 | |
| 重量(Kg) | ||
| 22.4 | ||
