7221ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：105 mm，外径：190 mm，厚度：72 mm。
价格区间：￥ - ￥【详情】
后缀列表：【E：25° 接触角】【T：树脂保持架】【P4：P4 级精度】【DU：双列万能配对】
7221ETP4DU是一款标准型精密角接触球轴承，其基本尺寸为内径105mm、外径190mm、厚度72mm。该轴承属于超高精密轴承系列，设计用于同时承受径向和轴向联合载荷，特别适用于需要高刚性和精确旋转精度的场合。
轴承结构采用接触角设计，能够有效应对单向轴向载荷，并通过预紧配置提升系统刚性。保持架材质与优化内部几何形状有助于降低摩擦损耗，并在高速运转条件下维持稳定的温升控制。此类轴承常见于精密机床主轴、电主轴或高转速传动装置中，能够满足中等至高速旋转工况下的精度要求。
在选型时需注意安装方向与载荷方向匹配，并建议配合适宜的润滑方案以保障长期运行性能。轴承的制造工艺和材料选择均偏向于精密应用需求，可在持续运转中提供可靠的支撑作用。
7
2
2
1
E
T
P
4
D
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
21：内径：105 mm
E：25° 接触角
T：树脂保持架
P4：P4 级精度
DU：双列万能配对
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
21：
内径：105 mm
E：
25° 接触角
T：
树脂保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球型 | 7221ETP4DU | |

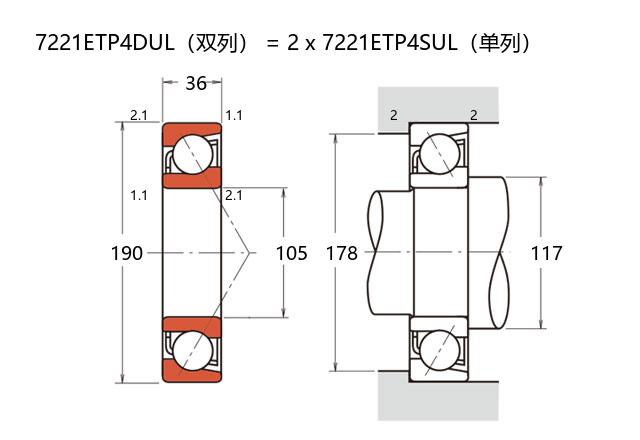

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 190 |
| 厚度（单列） | B | 36 |
| 厚度（多列） | T | 72 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 326 |
| 基本额定静载荷 | C0r | 274 |
| 极限载荷(KN) | ||
| 轴向-单个 | 111 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 52.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 6800 |
| 油润滑 | Oil | 10200 |
| 安装尺寸(mm) | ||
| da(min) | 117 | |
| Da(max) | 178 | |
| Db(max) | 183 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 862 |
| 轻预紧 | L | 1790 |
| 中预紧 | M | 3950 |
| 重预紧 | H | 7929 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 268 |
| 轻预紧 | L | 348 |
| 中预紧 | M | 471 |
| 重预紧 | H | 625 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -15 |
| 轻预紧 | L | -27 |
| 中预紧 | M | -48 |
| 重预紧 | H | -77 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 7.54 | ||
