7209ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：85 mm，厚度：19 mm。
价格区间：￥35.57 - ￥2623.39【详情】
后缀列表：【E：25° 接触角】【T：树脂保持架】【P4：P4 级精度】【SU：单个万能组合】
7209ETP4SU 属于超高精密角接触球轴承中的标准型产品。其基本尺寸为内径45毫米、外径85毫米、厚度19毫米，属于中等尺寸规格。
该轴承采用非自锁的酚醛树脂模压保持架，具有较好的运转灵活性和抗冲击性能。接触角设计使其能够承受径向与轴向联合载荷，尤其适用于轴向负荷较高的工况。作为P4级超高精密轴承，其尺寸公差、旋转精度以及运行平稳性均控制在极高标准，能够满足高转速、低噪音、低振动的工作需求。
此类轴承常见于高精度机床主轴、电主轴、精密仪器及高速传动系统等应用场景。合理的内部游隙设计与优质钢材的选用，为其在长期高速运转下保持精度稳定性提供了保障。在正确的安装与润滑条件下，它能有效支撑设备实现高效、精准的旋转运动。
7
2
0
9
E
T
P
4
S
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
09：内径：45 mm
E：25° 接触角
T：树脂保持架
P4：P4 级精度
SU：单个万能组合
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
09：
内径：45 mm
E：
25° 接触角
T：
树脂保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7209ETP4SU | |
| 主要尺寸(mm) | ||

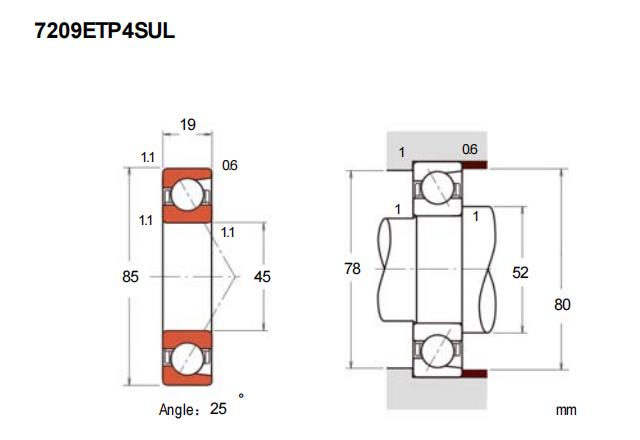

| 内径 | d | 45 |
| 外径 | D | 85 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 41 |
| 基本额定静载荷 | C0r | 27.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 23.3 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 24.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15400 |
| 油润滑 | Oil | 23100 |
| 安装尺寸(mm) | ||
| da(min) | 52 | |
| Da(max) | 78 | |
| Db(max) | 80 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 169 |
| 轻预紧 | L | 333 |
| 中预紧 | M | 875 |
| 重预紧 | H | 1738 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 115 |
| 轻预紧 | L | 147 |
| 中预紧 | M | 212 |
| 重预紧 | H | 281 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -22 |
| 重预紧 | H | -36 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.402 | ||
