7038CTP4TBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】

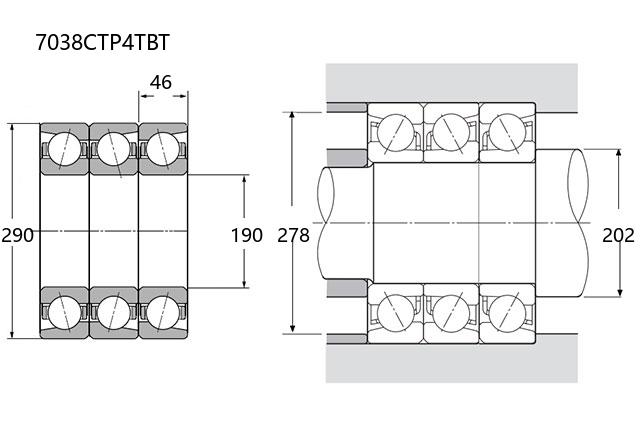

基本尺寸：内径：190 mm，外径：290 mm，厚度：138 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：ISO 4级精度】【TBT：三列背靠背串联（<>>）配对】
7
0
3
8
C
T
P
4
T
B
T
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
38：内径：190 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：ISO 4级精度
TBT：三列背靠背串联（<>>）配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
38：
内径：190 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
ISO 4级精度
TBT：
三列背靠背串联（<>>）配对
| 公称型号 | ||
| 标准钢球型 | 7038CTP4TBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 290 |
| 厚度（单列） | B | 46 |
| 厚度（多列） | T | 138 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 777 |
| 基本额定静载荷 | C0r | 915 |
| 极限载荷(KN) | ||
| 轴向-单个 | 192 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.9 | |
| 作用点(mm) | ||
| a | 55.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4400 |
| 油润滑 | Oil | 6900 |
| 安装尺寸(mm) | ||
| da(min) | 202 | |
| Da(max) | 278 | |
| Db(max) | 283 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 1042 |
| 轻预紧 | L | 2087 |
| 中预紧 | M | 4682 |
| 重预紧 | H | 9306 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 189 |
| 轻预紧 | L | 251 |
| 中预紧 | M | 360 |
| 重预紧 | H | 502 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -23 |
| 轻预紧 | L | -42 |
| 中预紧 | M | -76 |
| 重预紧 | H | -119 |
| 轴承组合 | ||
| 方式 | <>> | |
| 列数 | 3 | |
| 重量(Kg) | ||
| 33.6 | ||
